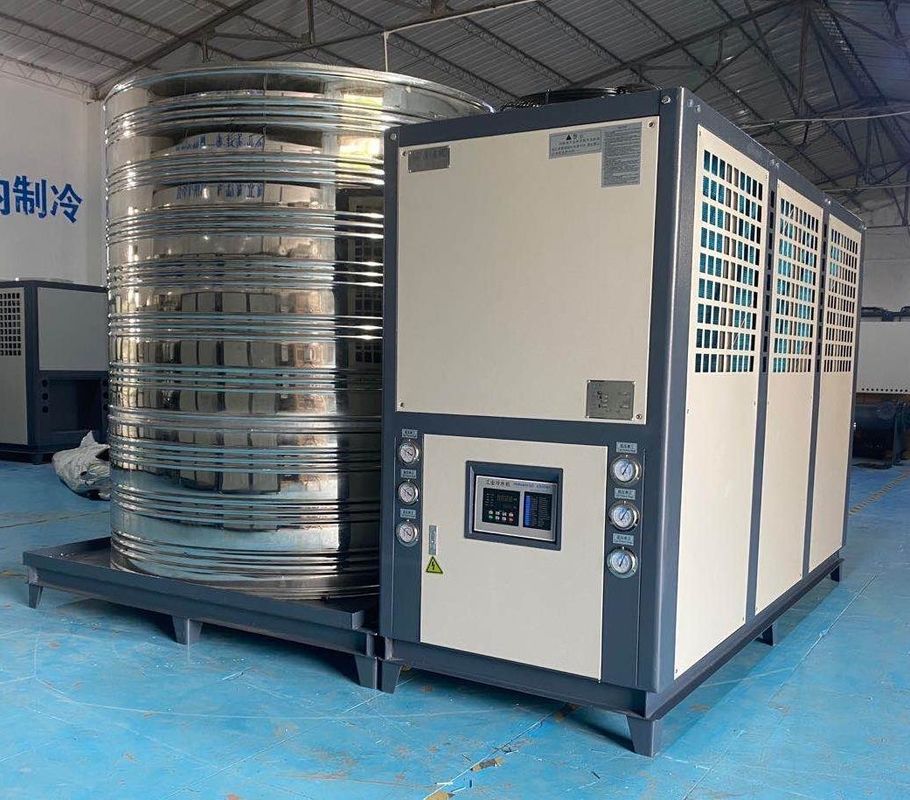

Máquina de enfriamiento por aire JLSF-30HP para la industria del papel de fibra química
Datos del producto:
| Lugar de origen: | China de Dongguan |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | JLSF-30HP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 7 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 300 unidades por mes |
|
Información detallada |
|||
| Nombre del producto: | Refrigerador de agua refrescada del aire | Sistema de control: | PLC/microordenador |
|---|---|---|---|
| temperatura del agua del mercado: | 5-50℃ | Tipo del compresor: | Voluta/semihermético/hermético |
| Evaporador: | Bobina del tanque de agua/cambiador de calor de Shell y del tubo/de la placa | condensador: | Tubo aletado |
| Fans del condensador: | Axial/centrífugo | Nivel de ruidos: | ≤75dB (A) |
| Válvula de tensión: | 220V/380V/415V/440V/480V | Frecuencia: | 50HZ/60Hz |
| Refrigerante: | R22/R407C/R134A/R410A/R404A | sistema de protección: | Presión, corriente, sobrecarga, etc. altos-bajos. |
| bomba: | Centrífugo/vertical | la garantía: | 12 meses |
| Resaltar: | Máquina de enfriamiento de refrigeración JLSF-30HP,el aire refrescó la máquina más desapasible de enfriamiento,Chiller refrigerado por aire para la industria del papel |
||
Descripción de producto
Refrigerador de agua refrigerado por aire JLSF-30HP Tejidos, cuero, fibra química, industria del papel
Descripción del producto:

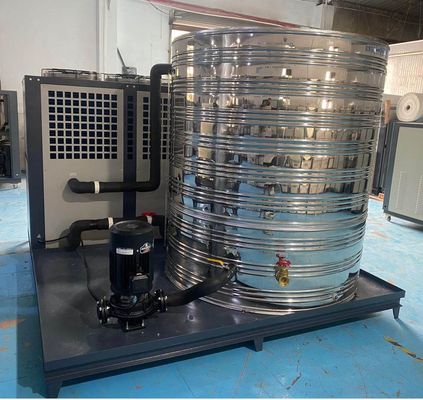

El enfriador integrado refrigerado por aire es un dispositivo de refrigeración que integra un enfriador, un depósito de agua aislado y una bomba de circulación externa.y el calor se descarga del sistema de refrigeración a través de un ventilador sin una fuente de agua de refrigeración adicionalEl diseño integrado del enfriador integrado enfriado por aire facilita la instalación para los usuarios.
Características del producto:
A continuación se presentan algunas características y escenarios de aplicación de los enfriadores integrados refrigerados por aire:
1- Instalación simplificada:El enfriador integrado enfriado por aire integra una torre de enfriamiento y un enfriador, y la instalación es relativamente simple sin sistemas de tuberías y agua de enfriamiento engorrosos.
2Ahorro de espacio:En comparación con los sistemas de refrigeración tradicionales, los enfriadores integrados refrigerados por aire ocupan menos espacio y son adecuados para lugares con espacio limitado.
3Ventilador incorporado:El enfriador integrado enfriado por aire tiene un ventilador incorporado y el calor se descarga mediante el funcionamiento del ventilador, sin bombas de agua de enfriamiento y torres de enfriamiento adicionales.
4Funcionamiento independiente:El enfriador integrado enfriado por aire puede funcionar de forma independiente sin depender de una fuente externa de agua de refrigeración y es adecuado para algunos entornos donde no se puede proporcionar agua de refrigeración.
Principio de trabajo:
Los componentes principales de un refrigerador refrigerado por aire incluyen un compresor, un condensador de aire, una válvula de expansión y un evaporador.
1El compresor toma gas refrigerante a baja presión y baja temperatura y lo comprime en gas a alta presión y alta temperatura.
2Este gas refrigerante de alta temperatura y alta presión entra en el condensador de aire, intercambia calor con el aire ambiente y descarga calor al medio ambiente.mientras que el refrigerante se condensa de estado gaseoso a estado líquido.
3El líquido refrigerante de alta presión pasa a través de la válvula de expansión, la presión cae repentinamente, y se convierte en un líquido refrigerante de baja presión y baja temperatura.
4El líquido refrigerante de baja temperatura y baja presión entra en el evaporador, absorbe el calor interior, se evapora en estado gaseoso por sí mismo,y la temperatura interior cae para lograr el propósito de la refrigeración.
5El gas refrigerante se aspira de nuevo al compresor para completar un ciclo.
Las ventajas de los enfriadores por aire incluyen una instalación sencilla, la ausencia de torres de refrigeración y bombas de agua de refrigeración y los bajos costes de mantenimiento.su eficiencia es inferior a la de los enfriadores refrigerados por agua, especialmente a altas temperaturas ambientales, y su eficiencia se reducirá aún más.
| 1 Compresor | 5 Evaporador | 9 Sensor de temperatura | 13 Válvula de derivación |
| 2 Condensador | 6 Válvula de bolas | 10 Tanque de agua | 14 Controlador de baja tensión |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de presión de la bomba de agua | 15 Controlador de alta tensión |
| 4 Válvula de expansión | 8 Interruptor de flotación | 12 Bomba de agua |
16 Válvula de alivio de presión |
Parámetros técnicos:
| Modelo | El JLSF-1HP | El JLSF-2HP | El JLSF-3HP | El JLSF-4HP | El JLSF-5HP | El JLSF-6HP | El JLSF-8HP | Se trata de un vehículo de la categoría JLSF-10HP | ||
| Capacidad de refrigeración | KWh | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresor | El tipo | Tipo de rodillo hermético o de pistón | ||||||||
| El poder | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bombas de circulación | El poder | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeza | - ¿ Qué? | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Flujo | el volumen de agua | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidad de agua | M3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diámetro | pulgadas | 1/2" de largo | 3/4 de pulgada | 1 " | 1 y media. | 1 y media. | ||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| No | En el caso de los | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H. | En el caso de los | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | En kilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | El JLSF-12HP | El JLSF-15HP | El JLSF-20HP | El JLSF-25HP | El JLSF-30HP | El JLSF-40HP | JLSF-50HP, para el cual se ha establecido el código de conducción. | JLSF-60HP, para el cual se ha establecido un número de unidades. | ||
| Capacidad de refrigeración | KWh | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresor | El tipo | Tipo de rodillo hermético o de pistón | ||||||||
| El poder | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bombas de circulación | El poder | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeza | - ¿ Qué? | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Flujo | el volumen de agua | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidad de agua | el volumen de agua | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diámetro | pulgadas | 1.5" | 2 " por segundo | 2.5" | 3" de largo | |||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| No | En el caso de los | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H. | En el caso de los | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | En kilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria de las aplicaciones:
1Producción industrial:El enfriador integrado enfriado por aire es adecuado para las necesidades de refrigeración en la producción industrial, como el enfriamiento de equipos en mecanizado, moldeo por inyección, corte por láser y otros procesos.
2Edificios comerciales:Los enfriadores integrados refrigerados por aire pueden utilizarse en el sistema de aire acondicionado de edificios comerciales, como edificios de oficinas, centros comerciales, hoteles y otros lugares para la refrigeración con aire acondicionado.
3Centro de datos:Debido a los altos requisitos de enfriamiento del centro de datos, el enfriador integrado enfriado por aire puede proporcionar un efecto de enfriamiento estable y mantener el funcionamiento normal del centro de datos.
4Instalaciones médicas:El equipo y las máquinas de los centros médicos también necesitan ser enfriados, y el enfriador integrado refrigerado por aire puede satisfacer las necesidades de refrigeración de los centros médicos, como las salas de operaciones de los hospitales,Laboratorios, etc.
En general, el enfriador integrado enfriado por aire tiene las ventajas de una instalación fácil, ahorro de espacio y operación independiente, y se utiliza ampliamente en el sector industrial,campos comerciales y médicos para satisfacer las necesidades de refrigeración de diferentes lugares.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores refrigerados por aire incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Los refrigeradores refrigerados por aire se empaquetan y envían en cajas de madera de contrachapado estándar.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Ventajas del enfriador integrado refrigerado por aire?
Los refrigeradores todo en uno refrigerados por aire tienen varias ventajas que los convierten en una solución de enfriamiento popular para muchas aplicaciones.
1Ahorro de espacio:El enfriador integrado enfriado por aire integra la torre de enfriamiento y el enfriador juntos, ocupando menos espacio.no es necesario instalar torres de refrigeración y piscinas de refrigeración de forma independiente, lo que ahorra un valioso espacio en el sitio y es especialmente adecuado para lugares con espacio limitado.
2- Instalación y mantenimiento simplificados:Dado que el enfriador integrado refrigerado por aire integra múltiples componentes, el proceso de instalación es relativamente simple.No hay necesidad de conexiones de tuberías engorrosas y sistemas adicionales de agua de refrigeraciónAl mismo tiempo, como no se requiere ninguna fuente de agua ni equipo de tratamiento de agua, se reducen los costes de mantenimiento y mantenimiento.
3Funcionamiento independiente:El enfriador integrado enfriado por aire puede funcionar de forma independiente sin depender de fuentes externas de agua de refrigeración y es adecuado para entornos en los que no se puede suministrar agua de refrigeración.Esto hace que sea ventajoso en algunos lugares, como zonas remotas, obras temporales o equipos que requieren refrigeración temporal.
4Efecto de ahorro energético:El enfriador integrado enfriado por aire adopta el método de enfriamiento por aire, y el calor se descarga a través del ventilador, sin bombas de agua de enfriamiento y torres de enfriamiento adicionales.En comparación con el sistema de refrigeración por agua tradicional, reduce el consumo de energía y el consumo de recursos hídricos, tiene un mejor efecto de ahorro de energía y ayuda a reducir los costes de explotación.
5- flexibilidad y movilidad:Dado que el enfriador integrado enfriado por aire no necesita conectar sistemas de tuberías complicados, es relativamente fácil de instalar y desmontar, lo que lo hace muy flexible y móvil.que es muy conveniente en ocasiones en las que se requiere una solución de enfriamiento temporal o móvil, tales como eventos al aire libre, obras temporales, etc.
En resumen, las ventajas de los enfriadores todo en uno refrigerados por aire incluyen el ahorro de espacio, la simplificación de la instalación y el mantenimiento, el funcionamiento independiente, los efectos de ahorro de energía, la flexibilidad y la movilidad.Estas características hacen que el refrigerador todo en uno refrigerado por aire tenga una amplia gama de perspectivas de aplicación en diversos sectores industriales., necesidades comerciales y temporales de refrigeración.
