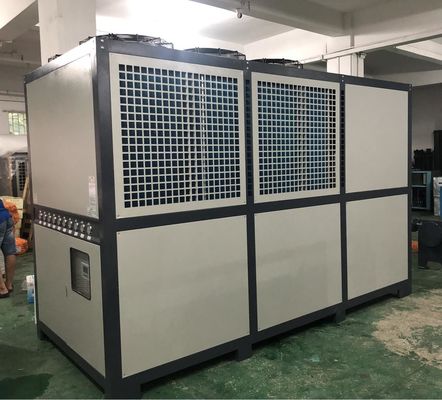

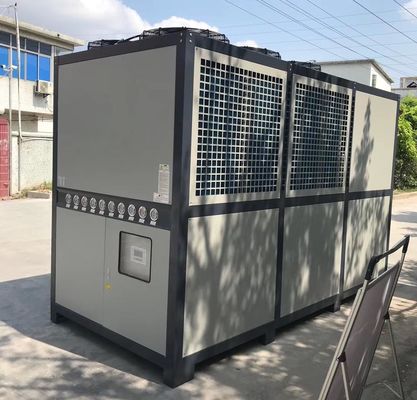

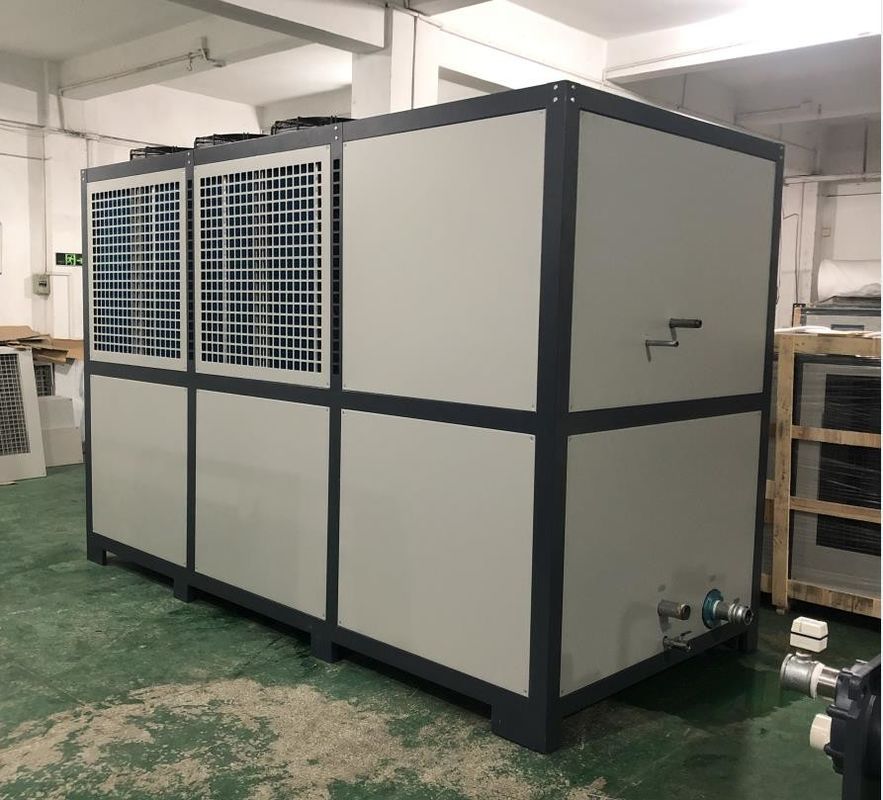

Refrigerador de agua industrial refrigerado por aire JLSF-50HP para granulador de extrusores
Datos del producto:
| Lugar de origen: | China de Dongguan |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | JLSF-50HP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 15 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 300 unidades por mes |
|
Información detallada |
|||
| Nombre del producto: | Refrigerador de agua refrescada del aire | Sistema de control: | PLC/microordenador |
|---|---|---|---|
| temperatura del agua del mercado: | 5-35℃ | Tipo del compresor: | Voluta/semihermético/hermético |
| Evaporador: | Bobina del tanque de agua/cambiador de calor de Shell y del tubo/de la placa | condensador: | Tubo aletado |
| Fans del condensador: | Axial/centrífugo | Nivel de ruidos: | ≤75dB (A) |
| Válvula de tensión: | 220V/380V/415V/440V/480V | Frecuencia: | 50HZ/60Hz |
| Refrigerante: | R22/R407C/R134A/R410A/R404A | sistema de protección: | Presión, corriente, sobrecarga, etc. altos-bajos. |
| bomba: | Centrífugo/vertical | la garantía: | 12 meses |
| Resaltar: | Refrigerador de agua refrigerado por aire JLSF-50HP,Refrigerador de agua refrigerado por aire con extrusora,Granulador de refrigeración de agua industrial |
||
Descripción de producto
JLSF-50HP Extrusor de tornillo para enfriador de agua refrigerado por aire, granulador, extrusor de láminas, extrusor de plástico
Descripción del producto:
El enfriador auxiliar de extrusión es uno de los sistemas de enfriamiento utilizados en las máquinas de extrusión.la temperatura del equipo aumentaráPara resolver este problema, la extrusora suele estar equipada con equipos auxiliares, como un enfriador.
La función principal del enfriador auxiliar del extrusor es proporcionar agua de refrigeración para reducir la temperatura de la máquina de extrusión.El enfriador envía agua de enfriamiento a la parte de calefacción de la extrusora u otras partes que deben enfriarse a través del sistema de circulación, reduciendo así efectivamente la temperatura del equipo, lo que ayuda a mantener el equipo dentro del rango de temperatura de funcionamiento adecuado, mejorando la productividad y la calidad del producto,y prolongar la vida útil del equipo.
El enfriador auxiliar de la extrusora consiste generalmente en una bomba de agua, un enfriador, un depósito de agua y un sistema de control.La bomba de agua se utiliza para extraer el agua de enfriamiento del tanque de agua y entregarla al equipo de extrusión, y el enfriador reduce la temperatura del agua de enfriamiento a través de la disipación de calor, y luego lo circula de nuevo al tanque de agua.El sistema de control puede controlar y ajustar el estado de funcionamiento del refrigerador para garantizar el funcionamiento estable y el control de la temperatura del equipo.
El uso de un enfriador auxiliar de extrusión puede controlar eficazmente la temperatura de las máquinas y equipos de extrusión, mejorar la eficiencia de producción y la calidad del producto.El uso racional de los enfriadores también puede ahorrar energía y recursosPor lo tanto, en la industria de procesamiento de extrusión, el refrigerador auxiliar de extrusión es un equipo auxiliar importante.
Características del producto:
El refrigerador refrigerado por aire es un equipo de refrigeración común, cuyas características principales son las siguientes:
1.Independencia:El refrigerador refrigerado por aire no necesita estar conectado a una fuente de agua de refrigeración externa a través de tuberías o bombas de agua.
2.Alta eficiencia y ahorro de energía:El refrigerador refrigerado por aire adopta compresores y intercambiadores de calor de alta eficiencia, que pueden alcanzar los requisitos de temperatura establecidos en un corto período de tiempo,y también puede reducir el consumo de energía y tener mejores efectos de ahorro de energía.
3- Fácil mantenimiento:El refrigerador refrigerado por aire tiene una estructura simple, fácil de mantener, fácil de limpiar y reparar.
4. Bajo ruido:El refrigerador refrigerado por aire tiene un bajo ruido de funcionamiento y no interferirá con el ambiente circundante y el personal.
5Control automático:El enfriador refrigerado por aire adopta un sistema de control avanzado, que puede ajustar automáticamente la temperatura y la humedad para garantizar un efecto de enfriamiento estable y fiable.
6.Flexibilidad:El refrigerador refrigerado por aire puede utilizarse solo o en combinación con otros equipos para satisfacer diferentes necesidades.
En general, el refrigerador refrigerado por aire tiene las características de independencia, alta eficiencia y ahorro de energía, fácil mantenimiento, bajo ruido, control automático y flexibilidad,y es un equipo ideal ampliamente utilizado en diversas necesidades de refrigeración.
Principio de trabajo:
Los componentes principales de un refrigerador refrigerado por aire incluyen un compresor, un condensador de aire, una válvula de expansión y un evaporador.
1El compresor toma gas refrigerante a baja presión y baja temperatura y lo comprime en gas a alta presión y alta temperatura.
2Este gas refrigerante de alta temperatura y alta presión entra en el condensador de aire, intercambia calor con el aire ambiente y descarga calor al medio ambiente.mientras que el refrigerante se condensa de estado gaseoso a estado líquido.
3El líquido refrigerante de alta presión pasa a través de la válvula de expansión, la presión cae repentinamente, y se convierte en un líquido refrigerante de baja presión y baja temperatura.
4El líquido refrigerante de baja temperatura y baja presión entra en el evaporador, absorbe el calor interior, se evapora en estado gaseoso por sí mismo,y la temperatura interior cae para lograr el propósito de la refrigeración.
5El gas refrigerante se aspira de nuevo al compresor para completar un ciclo.
Las ventajas de los enfriadores por aire incluyen una instalación sencilla, la ausencia de torres de refrigeración y bombas de agua de refrigeración y los bajos costes de mantenimiento.su eficiencia es inferior a la de los enfriadores refrigerados por agua, especialmente a altas temperaturas ambientales, y su eficiencia se reducirá aún más.
| 1 Compresor | 5 Evaporador | 9 Sensor de temperatura | 13 Válvula de derivación |
| 2 Condensador | 6 Válvula de bolas | 10 Tanque de agua | 14 Controlador de baja tensión |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de presión de la bomba de agua | 15 Controlador de alta tensión |
| 4 Válvula de expansión | 8 Interruptor de flotación | 12 Bomba de agua |
16 Válvula de alivio de presión |
Parámetros técnicos:
| Modelo | El JLSF-1HP | El JLSF-2HP | El JLSF-3HP | El JLSF-4HP | El JLSF-5HP | El JLSF-6HP | El JLSF-8HP | Se trata de un vehículo de la categoría JLSF-10HP | ||
| Capacidad de refrigeración | KWh | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresor | El tipo | Tipo de rodillo hermético o de pistón | ||||||||
| El poder | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bombas de circulación | El poder | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeza | - ¿ Qué? | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Flujo | el volumen de agua | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidad de agua | M3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diámetro | pulgadas | 1/2" de largo | 3/4 de pulgada | 1 " | 1 y media. | 1 y media. | ||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| No | En el caso de los | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H. | En el caso de los | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | En kilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | El JLSF-12HP | El JLSF-15HP | El JLSF-20HP | El JLSF-25HP | El JLSF-30HP | El JLSF-40HP | JLSF-50HP, para el cual se ha establecido el código de conducción. | JLSF-60HP, para el cual se ha establecido un número de unidades. | ||
| Capacidad de refrigeración | KWh | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresor | El tipo | Tipo de rodillo hermético o de pistón | ||||||||
| El poder | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bombas de circulación | El poder | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeza | - ¿ Qué? | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Flujo | el volumen de agua | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidad de agua | el volumen de agua | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diámetro | pulgadas | 1.5" | 2 " por segundo | 2.5" | 3" de largo | |||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| No | En el caso de los | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H. | En el caso de los | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | En kilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria de las aplicaciones:
Los pequeños enfriadores refrigerados por aire son adecuados para muchas industrias y aplicaciones diferentes, incluyendo, entre otras:
1Industria electrónica:Los pequeños enfriadores refrigerados por aire pueden proporcionar refrigeración para productos de alta tecnología como semiconductores, ópticos y componentes electrónicos para garantizar el funcionamiento normal del equipo.
2- Industria farmacéutica:los pequeños enfriadores por aire pueden proporcionar un efecto de enfriamiento estable para el enlace en el proceso de producción farmacéutica que requiere un control de la temperatura, garantizando la calidad y la seguridad de los productos farmacéuticos;.
3Industria alimentaria:Los pequeños enfriadores por aire pueden proporcionar refrigeración para los enlaces que requieren un control de temperatura durante el procesamiento, almacenamiento y transporte de alimentos para garantizar la calidad y seguridad de los alimentos.
4- Industria del plástico:Las pequeñas refrigeraciones refrigeradas por aire pueden proporcionar refrigeración para los enlaces de temperatura controlada en el moldeo por inyección de plástico, moldeo por soplado, moldeo por extrusión, etc.para garantizar la calidad del producto y la eficiencia de la producción.
5Industria química:Los pequeños enfriadores refrigerados por aire pueden proporcionar refrigeración para los enlaces que necesitan un control de temperatura en el proceso de producción química para garantizar la calidad y la seguridad de los productos químicos.
En general, los pequeños enfriadores por aire son adecuados para diversas ocasiones que requieren refrigeración y proporcionan soluciones de refrigeración eficientes, estables y confiables para diferentes industrias.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Todos los componentes están asegurados y protegidos con una película, y la unidad se coloca luego en un palet para facilitar el transporte.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Cómo suministra el sistema de circulación del refrigerador agua de refrigeración a la sección de calefacción de la extrusora?
El sistema de circulación del refrigerador suministra agua de refrigeración a la sección de calefacción de la extrusora mediante los siguientes pasos:
1La bomba de agua extrae agua:El sistema de circulación del refrigerador incluye generalmente una bomba de agua, que es responsable de extraer agua de refrigeración del tanque de agua.La bomba de agua extrae agua del tanque mediante la creación de una cierta presión.
2. Flujo de agua a la extrusora:Después de que el agua de refrigeración bombeada pasa a través de la bomba de agua, entra en el sistema de tuberías del enfriador. El sistema de tuberías dirige el agua a la sección calentada del extrusor.
3Circulación de agua de refrigeración:Una vez que el agua de enfriamiento entra en la parte de calentamiento de la extrusora, comienza a circular.el agua de enfriamiento rodea la parte de calefacción de la extrusora a través de tuberías o bobinas de enfriamiento para absorber el calor y reducir la temperatura del equipo.
4Disposición de calor:Cuando el agua de refrigeración pasa a través de la parte de calefacción de la extrusora, absorbe calor y se calienta.para disipar el calor y reducir la temperatura del agua.
5. Retorno del agua de refrigeración:El agua de refrigeración enfriada vuelve a fluir al tanque de agua del refrigerador de nuevo.el agua de refrigeración completa un ciclo y está lista para ser bombeada de nuevo y suministrada a la parte calentada de la extrusora.
Mediante una circulación continua, el enfriador puede suministrar agua de refrigeración de manera estable a la parte de calefacción de la extrusora, que desempeña el papel de equipo de refrigeración y refrigeración.Esto garantiza que la extrusora funcione dentro del rango de temperatura de funcionamiento adecuado y mejora la eficiencia de producción y la calidad del producto.
