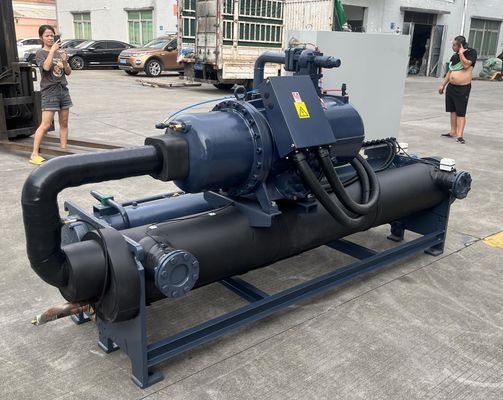

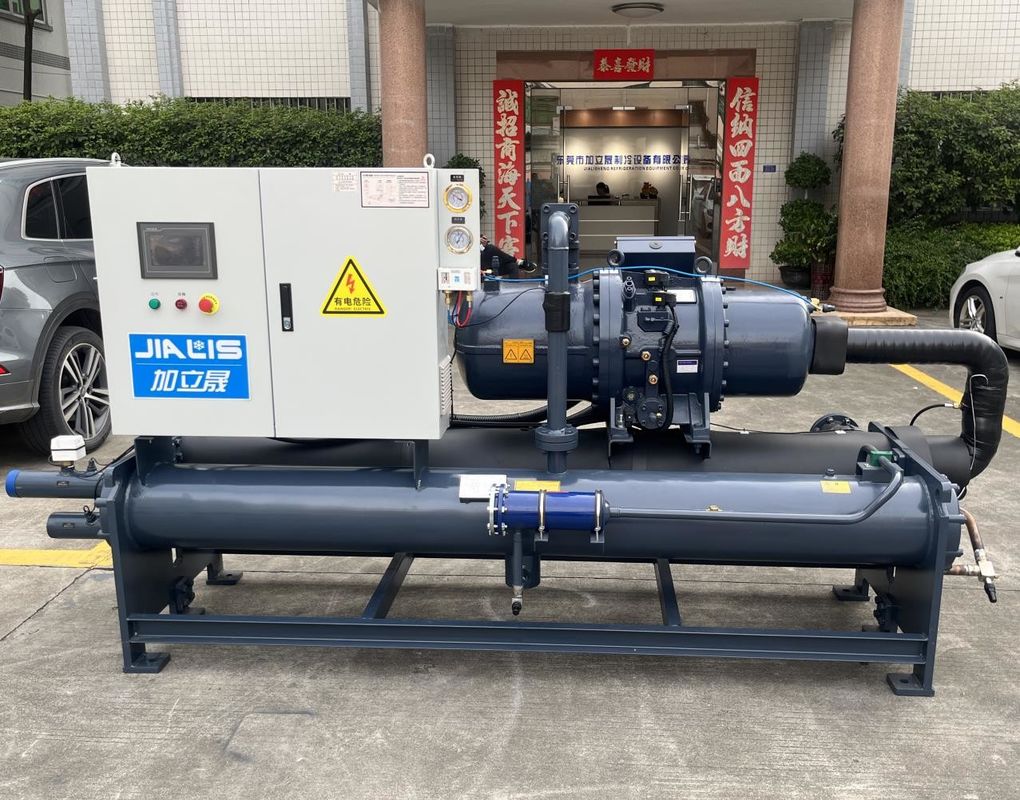

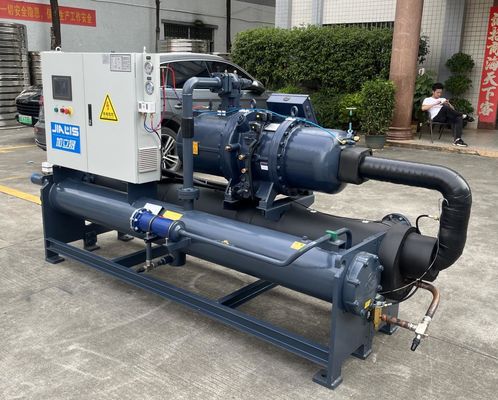

JLSW-105D Chiller de tornillo industrial refrigerado con agua para horno de vacío de prensa caliente
Datos del producto:
| Lugar de origen: | China de Dongguan |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | JLSW-105D |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 20 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 unidades por mes |
|
Información detallada |
|||
| Nombre del producto: | Refrigerador refrigerado por agua del tornillo | Temperatura de enfriamiento: | 5℃-35℃ |
|---|---|---|---|
| Tipo del compresor: | compresor de tornillo | Marca del compresor: | Hanbel |
| Capacidad de enfriamiento: | 100-1000kW | Sistema de control: | PLC |
| El controlador: | Control por microprocesador | Evaporador: | Shell y tubo |
| condensador: | Shell y tubo | Nivel de ruidos: | ≤75dB (A) |
| Protección: | Sobrecarga del compresor, alta/baja presión, caudal de agua, secuencia de fases, anticongelante | Refrigerante: | R22/R407C/R134A/R410A |
| Válvula de tensión: | 380V/3N/50Hz | suministro de energía: | 380V/3N/50Hz |
| la garantía: | 1 año | ||
| Resaltar: | Refrigerador por tornillo industrial refrigerado por agua,Refrigerador por tornillo refrigerado con agua a presión caliente,Frigorífico industrial refrigerado por agua |
||
Descripción de producto
JLSW-105D Máquina de recubrimiento de electrodos de refrigeración por tornillo con agua, prensa en caliente, horno de vacío, equipo de embalaje de baterías
Descripción del producto:
El refrigerador de tornillo refrigerado por agua es un equipo de refrigeración común, que combina el compresor de tornillo y la tecnología de disipación de calor refrigerado por agua.el vaporizador, sistema de circulación de agua de refrigeración y sistema de control.
La siguiente es una descripción general de un refrigerador de tornillo refrigerado por agua:
1. Compresor de tornillo:El refrigerador de tornillo refrigerado con agua utiliza un compresor de tornillo como dispositivo de compresión principal.El compresor de tornillo comprime el refrigerante a través de dos rotores de tornillo entrelazados para aumentar la presión y la temperaturaLos compresores de tornillo son altamente eficientes, fiables y pueden proporcionar una refrigeración estable.
2Condensador:El condensador es la parte del radiador del refrigerador de tornillo refrigerado con agua, que se utiliza para liberar calor y enfriar el refrigerante de alta temperatura y alta presión comprimido por el compresor.El condensador suele adoptar la estructura de tuberías y aletas, y el refrigerante se disipa y enfría mediante el flujo de agua circulante.
3Evaporador:El evaporador es la parte de enfriamiento del refrigerador de tornillo refrigerado con agua, que se utiliza para absorber el calor generado por el equipo o sistema refrigerado.el refrigerante cambia de líquido a gas, absorbiendo el calor y transportándolo, reduciendo así la temperatura del equipo o sistema que se enfría.
4Sistema de circulación de agua de refrigeración:El refrigerador de tornillo refrigerado con agua mantiene el efecto de enfriamiento a través del sistema de circulación de agua de refrigeración.y después de pasar por el evaporador para absorber el calor, vuelve al condensador para disipar el calor, formando un ciclo.
5Sistema de control:Los refrigeradores a tornillo refrigerados por agua suelen estar equipados con sistemas de control avanzados para controlar y regular el proceso de enfriamiento.control de flujo y otras funciones para garantizar el funcionamiento estable y el rendimiento eficiente del refrigerador.
Cabe señalar que el refrigerador de tornillo refrigerado por agua necesita un sistema estable de suministro y drenaje de agua para garantizar su funcionamiento normal.Los refrigeradores a tornillo refrigerados por agua también pueden estar equipados con funciones adicionales., como la operación conjunta de varias unidades, la optimización de la eficiencia energética, etc.
Características de producción:
Ventajas de los enfriadores de tornillo refrigerados por agua:
1Eficiencia de disipación de calor:El refrigerador de tornillo refrigerado con agua transfiere el calor al agua de refrigeración a través del refrigerador de agua y luego descarga el calor a través del sistema de circulación del agua de refrigeración.Debido a la mayor capacidad térmica específica del agua, el enfriamiento por agua suele tener una mayor eficiencia de disipación de calor y puede eliminar el calor de manera más efectiva.
2Estabilidad del sistema:El sistema de refrigeración por agua es más estable que el sistema de refrigeración por aire.y no es sensible a los cambios de temperatura y humedad ambienteEsto hace que los sistemas refrigerados por agua sean más adecuados para aplicaciones de larga duración y con temperatura controlada.
3Operación silenciosa:Los refrigeradores de tornillo refrigerados con agua son generalmente más silenciosos que los refrigeradores refrigerados con aire.el impacto del ruido en el entorno interior es pequeño, y es adecuado para lugares con altos requisitos de ruido.
Principio de trabajo:
El principio de funcionamiento del refrigerador de tornillo refrigerado por agua incluye principalmente cuatro procesos de compresión, condensación, expansión y evaporación.
1Proceso de compresión:Bajo la acción del compresor de tornillo, el refrigerante se comprime en un gas de alta temperatura y alta presión, mientras absorbe el calor circundante.
2Proceso de condensación:El refrigerante de alta temperatura y alta presión entra en el condensador y, al entrar en contacto con agua fría o con el aire circundante, emite calor y se enfría en un líquido de alta presión.
3Proceso de expansión:El refrigerante líquido de alta presión entra en el evaporador a través de la válvula de aceleración, la presión cae repentinamente,y el refrigerante líquido se expande en un refrigerante de baja presión mientras absorbe el calor circundante.
4Proceso de evaporación:El refrigerante de baja presión entra en el evaporador, absorbe el calor circundante por contacto con agua o aire, se convierte en un refrigerante de baja temperatura y baja presión,y vuelve al proceso de compresión.
A través de este proceso de ciclo, el enfriador de tornillo refrigerado con agua puede suministrar agua fría al área que necesita ser enfriada para lograr los efectos de enfriamiento, deshumidificación y mantenimiento del aire fresco.Al mismo tiempo, el refrigerador de tornillo refrigerado con agua también emitirá cierta cantidad de calor,que debe disiparse a través de torres de refrigeración u otro equipo de disipación de calor para garantizar el funcionamiento normal del sistema.
Parámetros técnicos:
| Modelo | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | ||
| Capacidad de refrigeración | KWh | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| En el caso de las | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| Rango de temperatura | 5°C~35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | |||||||||
| Compresor | El tipo | Parafusos semierméticos | ||||||||
| El poder | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| corriente eléctrica | A. No | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| Agentes de refrigeración | El tipo | R22/R407c | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| Evaporador | concha y tubo | |||||||||
| Flujo | el volumen de agua | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| Diámetro | pulgadas | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Compresor | El tipo | concha y tubo | ||||||||
| Flujo | el volumen de agua | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| Diámetro | pulgadas | G2,5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| No | En el caso de los | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H. | En el caso de los | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| Peso unitario | En kilos | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| Modelo | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de las emisiones. | Se trata de un sistema de control de las emisiones. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de las emisiones. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | ||
| Capacidad de refrigeración | KWh | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| En el caso de las | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| Rango de temperatura | 5°C~35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | |||||||||
| Compresor | El tipo | Parafusos semierméticos | ||||||||
| El poder | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| corriente eléctrica | A. No | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| Agentes de refrigeración | El tipo | R22/R407c | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| Evaporador | concha y tubo | |||||||||
| Flujo | el volumen de agua | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| Diámetro | pulgadas | G5 " | G5 " | G6 " | G6 " | El G8" | El G8" | El G8" | El G8" | |
| Compresor | El tipo | concha y tubo | ||||||||
| Flujo | el volumen de agua | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| Diámetro | pulgadas | G5 " | G5 " | G6 " | G6 " | El G8" | El G8" | El G8" | El G8" | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| No | En el caso de los | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H. | En el caso de los | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| Peso unitario | En kilos | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
Industria de las aplicaciones:
En el proceso de fabricación de baterías, el enfriador puede utilizarse para enfriar los siguientes equipos y piezas de trabajo:
1. Máquina para recubrir electrodos:La máquina de recubrimiento de electrodos se utiliza para recubrir el material del electrodo en la lámina del electrodo de la batería.que requiere enfriamiento para mantener la estabilidad del proceso de recubrimiento y la calidad de la lámina del electrodoSe puede utilizar un enfriador para enfriar el rodillo y la parte de la cabeza de recubrimiento de la máquina de recubrimiento de electrodos para garantizar que la temperatura se controle dentro de un rango adecuado.
2Prensa en caliente:La prensa en caliente se utiliza para presionar térmicamente la lámina del electrodo, el separador, el colector de corriente y otros componentes para formar una lámina de batería.debido a la alta temperatura y presión, se generará mucho calor. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3. Horno de vacío:En la fabricación de baterías, algunos procesos deben llevarse a cabo en un entorno de vacío, como el secado y la sinterización.Los hornos de vacío generan calor durante estos procesos y requieren enfriamiento para mantener una temperatura estable dentro del horno de vacíoEl enfriador puede utilizarse para enfriar el sistema de refrigeración del horno de vacío para garantizar la estabilidad del proceso y la calidad del producto.
4Equipo de embalaje de baterías:En la fase final de la fabricación de baterías, las baterías deben empaquetarse, por ejemplo, en carcasas metálicas o plásticas.algunos equipos generarán calor y deberán enfriarse para garantizar la estabilidad del proceso de envasado y la calidad del productoLos enfriadores se pueden utilizar para enfriar el equipo de embalaje y mantener la temperatura dentro de un rango apropiado.
Estos equipos y piezas de trabajo participan en la generación de calor durante el proceso de fabricación de las baterías,y necesitan ser enfriados por enfriadores para mantener la estabilidad del proceso y la calidad del productoLos enfriadores juegan un papel importante en la industria de fabricación de baterías.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Todos los componentes están asegurados y protegidos con una película, y la unidad se coloca luego en un palet para facilitar el transporte.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Cómo garantiza el enfriador que la temperatura del entorno de ensayo sea estable durante el ensayo del ciclo de carga-descarga de la batería?
En el ensayo del ciclo de carga y descarga de la batería, el enfriador puede garantizar la estabilidad de temperatura del entorno de ensayo de las siguientes maneras:
1Equipo de ensayo de refrigeración:Los ensayos del ciclo de carga-descarga suelen implicar el uso de equipos de ensayo tales como bancos de ensayo, ranuras de ensayo, etc.El enfriador puede controlar la temperatura del equipo de ensayo enfriando el sistema de refrigeración del equipo de ensayo.El equipo de ensayo de refrigeración evita que el equipo se sobrecaliente y afecte a la exactitud de los resultados de los ensayos.
2. Enfriar la muestra de la batería:Durante el ensayo del ciclo de carga-descarga, la muestra de la batería generará calor. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3Sistema de control de la temperatura:Los enfriadores suelen estar equipados con un sistema de control de temperatura que puede controlar con precisión la temperatura del refrigerante o del agua fría.Estableciendo los parámetros de ajuste y control de la temperatura adecuados, el enfriador puede mantener de forma estable la temperatura del entorno de ensayo de acuerdo con los requisitos de ensayo y las características de la muestra.
4Sensor de temperatura y control de retroalimentación:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalDe esta manera, se puede realizar el control de la temperatura en circuito cerrado, de modo que la temperatura del entorno de ensayo se pueda estabilizar dentro de un rango predeterminado.
Mediante los métodos anteriores, el enfriador puede proporcionar un efecto de enfriamiento estable para garantizar que la temperatura del entorno de ensayo sea estable durante el ensayo del ciclo de carga y descarga de la batería.Esto garantiza la exactitud y la repetibilidad de los resultados de los ensayos, al tiempo que proporciona datos fiables para la evaluación del rendimiento de la batería y la predicción de la vida útil..
