JLSS-5HP Chiller industrial con láser de dióxido de carbono láser láser de fibra láser
Datos del producto:
| Lugar de origen: | China de Dongguan |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | JLSS-5HP, para el cual se ha establecido un número de unidades. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 7 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500 unidades por mes |
|
Información detallada |
|||
| Tipo del compresor: | Se aplicará el método siguiente: | Modo de control: | En / apagado / PID |
|---|---|---|---|
| Capacidad de enfriamiento: | 3-30kw | Cámara de enfriamiento: | Refrigerado/refrigerado por agua |
| Las dimensiones: | Personalizado | Nivel de ruidos: | ≤55dB (A) |
| suministro de energía: | 220V/380V/50HZ/60HZ | Nombre del producto: | Refrigerador de agua del laser |
| Función de la protección: | La temperatura de la corriente de agua debe ser igual o superior a la temperatura de la corriente. | Presión de la bomba: | 0Los componentes de las máquinas de ensamblaje de gases de efecto invernadero |
| Refrigerante: | R22/R134a/R407c/R410a | Gama del control de la temperatura: | 5℃-35℃ |
| Estabilidad de temperatura: | ±0.5℃ | la garantía: | 1 año |
| Resaltar: | Refrigerador láser industrial JLSS-5HP,Lasers de refrigeración por láser industrial,Lasers de diodo para refrigeradores industriales |
||
Descripción de producto

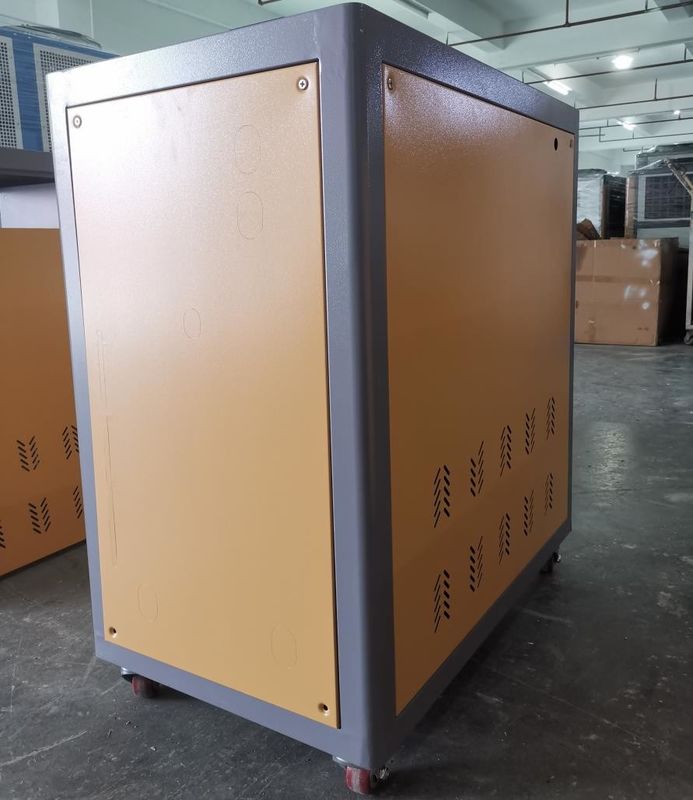

JLSS-5HP pequeño refrigerador láser refrigerado con agua láser CO2, láser en estado sólido, láser de diodo, láser de fibra
Descripción del producto:
El pequeño enfriador láser enfriado con agua es un dispositivo utilizado para enfriar el equipo láser.
Por lo general, un pequeño enfriador láser refrigerado con agua consta de los siguientes componentes:
1Unidad de refrigeración por agua:incluyendo bombas de agua, intercambiadores de calor, ventiladores de refrigeración y otros componentes,utilizado para conducir el calor generado por el láser al agua y disipar el calor al aire a través del intercambiador de calor.
2- El depósito de agua:Contenedor utilizado para almacenar agua de refrigeración, generalmente con una cierta capacidad y función de monitoreo del nivel del agua de refrigeración.
3. tubería de agua de enfriamiento:transportar el agua de enfriamiento desde el depósito de agua hasta el componente de enfriamiento del láser y descargar el agua caliente del láser para formar un ciclo de enfriamiento cerrado.
4Sistema de control:utilizados para controlar y controlar el funcionamiento de las unidades refrigeradas por agua, incluidos los sensores de temperatura, los sensores de nivel de agua, el control del ventilador, etc.
Los pequeños enfriadores láser enfriados con agua suelen ser de menor tamaño y son adecuados para aplicaciones en las que la potencia del láser es menor o el volumen es menor.Su función principal es mantener la temperatura del láser dentro de un rango seguro para evitar daños en el equipo o degradación del rendimiento causada por el sobrecalentamiento.
Cabe señalar que los diferentes modelos y marcas de pequeños enfriadores láser refrigerados por agua pueden presentar diferencias en cuanto a rendimiento y especificaciones,y la selección específica debe evaluarse en función de las necesidades reales y los requisitos de los equipos láser.
Características de producción:
Los pequeños enfriadores láser tienen las siguientes características:
1- Tamaño compacto:En comparación con los refrigeradores láser grandes, los pequeños son más pequeños y ocupan menos espacio, son adecuados para su uso en espacios limitados y son fáciles de mover e instalar.
2. ligero y portátil:Los pequeños enfriadores láser suelen adoptar un diseño ligero y son relativamente ligeros, por lo que son fáciles de transportar y mover.
3. Efecto de disipación de calor:Aunque se trata de un dispositivo pequeño, los pequeños enfriadores láser suelen tener capacidades de disipación de calor eficaces,que puede disipar eficientemente el calor generado por el láser y mantener el funcionamiento estable del láser.
4- Alta eficiencia energética:Los pequeños enfriadores láser suelen utilizar tecnología de refrigeración avanzada y diseño de ahorro de energía, tienen una alta relación de eficiencia energética y pueden reducir el consumo de energía manteniendo los efectos de refrigeración.
5Es fácil de controlar:Los pequeños enfriadores láser suelen estar equipados con una interfaz de control sencilla y fácil de usar, que es fácil de operar.Los usuarios pueden establecer y ajustar fácilmente los parámetros de refrigeración y controlar el estado de funcionamiento del equipo.
6Bajo ruido:Los pequeños enfriadores láser suelen adoptar un diseño silencioso para reducir la generación de ruido y reducir las interferencias en el entorno de trabajo y los usuarios.
Es importante tener en cuenta que las diferentes marcas y modelos de pequeños enfriadores láser pueden tener diferencias en características y funciones.puede considerar de manera integral varios factores basados en las necesidades reales y requisitos de los equipos láser, y elegir un modelo y marca adecuados.
Principio de trabajo:
El principio de funcionamiento del refrigerador refrigerado por agua consiste en comprimir el gas refrigerante a baja temperatura y baja presión en un gas a alta temperatura y alta presión a través del compresor.y luego irradia el gas de alta temperatura y alta presión a través del condensador para condensarlo en un líquido de alta presión, y luego pasar la válvula de expansión para hacer el líquido de alta presión Se expande en un líquido de baja presión y fluye en el evaporador para completar el ciclo de refrigeración.
En el refrigerador refrigerado por agua, el agua se utiliza como medio de enfriamiento y se conecta al equipo de enfriamiento a través de la tubería de agua,y el gas refrigerante después de la disipación del calor absorbe el calor y lo convierte en un gas de baja temperatura y baja presión, logrando así la refrigeración.
|
1 Compresor |
5 Evaporador |
9 Sensor de temperatura |
13 Válvula de derivación |
|
2 Condensador |
6 Válvula de bolas |
10 Tanque de agua |
14 Controlador de baja tensión |
|
3 Secador de filtros |
7 Interruptor anticongelante |
11 Medidor de presión de la bomba de agua |
15 Controlador de alta tensión |
|
4 Válvula de expansión |
8 Interruptor de flotación |
12 Bomba de agua |
16 Válvula de alivio de presión |
Parámetros técnicos:
| Modelo | JLSS-5HP, para el cual se ha establecido un número de unidades. | Las condiciones de los equipos de ensayo se especifican en el anexo I. | Se trata de un vehículo de la categoría JLSS-15HP | Se aplicará el procedimiento siguiente: | JLSS-25HP, para el cual se ha establecido un número de unidades. | Las condiciones de los equipos de ensayo se especifican en el anexo I. | Se trata de un sistema de control de velocidad. | Se trata de un sistema de control de velocidad. | ||
| Capacidad de refrigeración | KWh | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| Kcal/h | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| Compresor | El tipo | Tipo de rodillo hermético o de pistón | ||||||||
| El poder | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| Bombas de circulación | El poder | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| Cabeza | - ¿ Qué? | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| Evaporador | Flujo | el volumen de agua | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| capacidad de agua | M3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| Diámetro | pulgadas | 1 " | 1.5" | 2 " por segundo | 2.5" | 2.5" | 3" de largo | 3" de largo | 3" de largo | |
| Compresor | El tipo | el volumen de agua | Tipo de caparazón y tubo de cobre eficientes | |||||||
| Flujo | el volumen de agua | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| Diámetro | pulgadas | 1 " | 1.5" | 2 " por segundo | 2.5" | 2.5" | 3" de largo | 3" de largo | 3" de largo | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| No | En el caso de los | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| H. | En el caso de los | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| Peso unitario | En kilos | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
Industria de las aplicaciones:
Muchos equipos láser requieren el uso de un enfriador para mantener la estabilidad de su temperatura de funcionamiento.
1. láser de CO2:El láser de CO2 genera mucho calor durante el funcionamiento y debe disiparse a través de un sistema de enfriamiento.Los enfriadores se utilizan a menudo para proporcionar agua de enfriamiento para los láseres de CO2 para mantener la temperatura del tubo láser y otros componentes críticos estable.
2- Un láser sólido.El láser sólido, como el láser Nd:YAG y el láser Ti:zafiro, también requiere un sistema de enfriamiento para controlar su temperatura de funcionamiento.Los enfriadores se pueden utilizar para proporcionar enfriamiento para cristales láser sólidos o medios láser para mantener la estabilidad y el rendimiento de la salida del láser.
3Lasers de diodos:Los láseres de diodo son un tipo común de láser que generalmente requieren enfriamiento para mantener su temperatura de funcionamiento.Los enfriadores se pueden utilizar para enfriar las matrices de diodos láser de los láseres de diodos para evitar el sobrecalentamiento y la degradación del rendimiento.
4- El láser de fibra:El láser de fibra también genera cierta cantidad de calor cuando trabaja y necesita ser enfriado para mantener una temperatura de funcionamiento estable.Algunos láseres de fibra utilizan un enfriador como sistema de enfriamiento para controlar la temperatura enfriando la fibra y otros componentes del láser.
Estos son solo algunos de los tipos comunes de equipos láser que requieren enfriadores para enfriar.Por lo tanto, cuando se compra y utiliza un equipo láser, es mejor consultar el manual de instrucciones y las recomendaciones del fabricante para determinar si se requiere un enfriador y cómo configurar y utilizar correctamente el sistema de refrigeración.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Todos los componentes están asegurados y protegidos con una película, y la unidad se coloca luego en un palet para facilitar el transporte.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Puede decirme cómo configurar y usar el sistema de refrigeración correctamente?
Cuando se configure y utilice un sistema de refrigeración, las siguientes son algunas directrices generales:
1Comprender los requisitos de refrigeración de su equipo láser:En primer lugar, lea atentamente el manual de instrucciones del equipo láser y las directrices del fabricante para comprender los requisitos y recomendaciones de refrigeración del equipo.Los equipos láser diferentes pueden tener diferentes requisitos de temperatura y caudal, que deben configurarse de acuerdo con las especificaciones y requisitos del equipo.
2. Elija un refrigerador adecuado:Elegir un enfriador adecuado para el equipo láser, cuya capacidad de refrigeración debe ser capaz de satisfacer la generación de calor del equipo láser.Seleccionar la potencia y la capacidad de refrigeración del enfriador con referencia a la potenciaLos equipos láser deben tener un sistema de refrigeración adecuado para la emisión de calor y la refrigeración, así como un sistema de control de temperatura y de flujo adecuado.
3. Instale el sistema de refrigeración:Instalar correctamente el sistema de refrigeración de acuerdo con los requisitos del equipo láser y del enfriador.Asegúrese de que la entrada de agua de refrigeración y la salida corresponden a la interfaz de refrigeración del equipo láserAsegúrese de que la conexión entre el enfriador y el equipo láser sea firme y fiable, y evite fugas y fugas de agua.
4. Controlar la temperatura y el caudal del agua de refrigeración:Controlar la temperatura y el caudal del agua de refrigeración de acuerdo con los requisitos del equipo láser.Los enfriadores suelen estar equipados con un sistema de control de temperatura que puede establecer el rango de temperatura del agua de refrigeraciónAsegúrese de que la temperatura del agua de refrigeración se encuentra dentro del rango establecido para mantener una temperatura de funcionamiento estable del equipo láser.garantizar que el flujo de agua de refrigeración sea suficiente para enfriar eficazmente el láser y otros componentes críticos.
5- Mantenimiento y limpieza regulares:Inspeccionar y mantener regularmente el sistema de refrigeración para garantizar su funcionamiento normal y una disipación de calor eficiente.Limpiar el polvo y la suciedad de las superficies de los refrigeradores y intercambiadores de calor para mantener la eficacia del enfriamientoRevisa las tuberías y conexiones para detectar fugas y reparalas rápidamente.
6- Control y registro:La temperatura del agua de refrigeración, el caudal, la presión y otros parámetros deben controlarse con regularidad.Registro del funcionamiento del sistema de refrigeración para que se puedan identificar y resolver rápidamente los posibles problemas.
Estas son pautas generales para la configuración y utilización de un sistema de refrigeración.y el entorno de aplicación realPor lo tanto,se recomienda consultar la documentación pertinente del equipo láser y del enfriador y seguir las recomendaciones y directrices del fabricante al configurar y utilizar el sistema de refrigeración..
