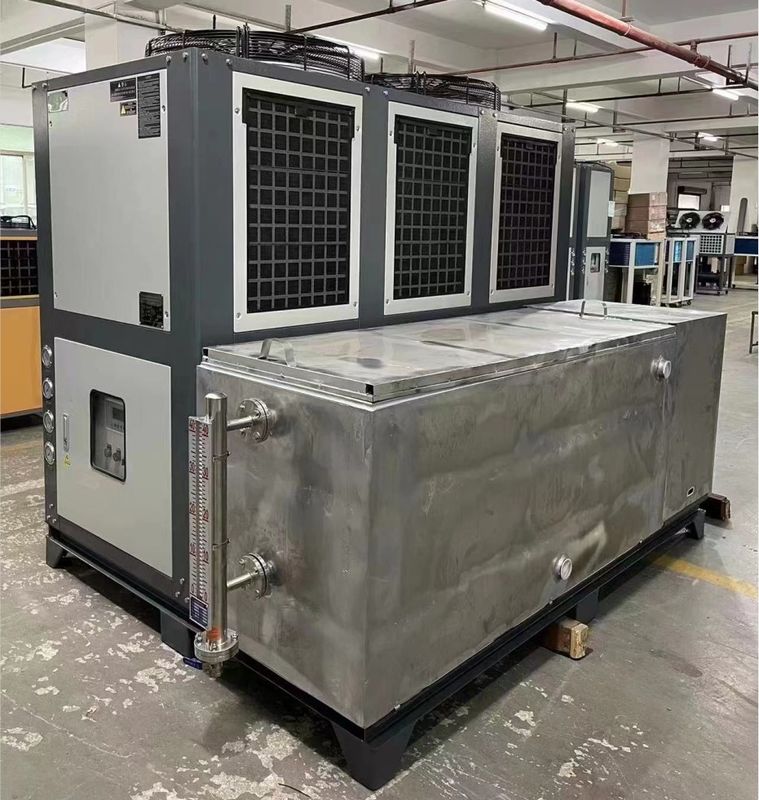

Chiller de agua refrigerada por aire con tanque aislado para la industria del papel
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | El JLSF-25HP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 15 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 150 unidades por mes |
|
Información detallada |
|||
| Nombre del producto: | Refrigerador de agua refrescada del aire | Sistema de control: | PLC/microordenador |
|---|---|---|---|
| temperatura del agua del mercado: | 5-50℃ | Tipo de compresor: | Se trata de un producto que se utiliza para la fabricación de productos de la categoría M2 o M3. |
| Evaporador: | Cambiador de calor de Shell And Tube /Plate | Condensador: | Tubo de aletas |
| Contenedor de agua: | Entre 1000 y 1500 litros | Fans del condensador: | Axial/centrífugo |
| Nivel de ruido: | ≤65dB (A) | Válvulas: | 220V/380V/415V/440V/480V |
| Frecuencia: | Se aplican las reglas siguientes: | Agentes de refrigeración: | R22/R407C/R134A/R410A/R404A |
| Sistema de protección: | Presión, corriente, sobrecarga, etc. altos-bajos. | Pumpas: | Centrífugo/vertical |
| Garantización: | 12 meses | ||
| Resaltar: | Chiller de agua refrigerado por aire para la industria del papel,Refrigerador de agua refrigerado por aire de tanque aislado |
||
Descripción de producto
Chiller de agua refrigerada por aire con tanque aislado para la industria del papel
Descripción del producto:
El enfriador integrado refrigerado por aire es un dispositivo de refrigeración que integra un enfriador, un depósito de agua aislado y una bomba de circulación externa.y el calor se descarga del sistema de refrigeración a través de un ventilador sin una fuente de agua de refrigeración adicionalEl diseño integrado del enfriador integrado enfriado por aire facilita la instalación para los usuarios.
Características del producto:
A continuación se presentan algunas características y escenarios de aplicación de los enfriadores integrados refrigerados por aire:
1- Instalación simplificada:El enfriador integrado enfriado por aire integra una torre de refrigeración y un enfriador, y la instalación es relativamente simple sin sistemas de tuberías y agua de refrigeración engorrosos.
2Ahorro de espacio:En comparación con los sistemas de refrigeración tradicionales, los enfriadores integrados refrigerados por aire ocupan menos espacio y son adecuados para lugares con espacio limitado.
3Ventilador incorporado:El refrigerador integrado enfriado por aire tiene un ventilador incorporado y el calor se descarga mediante el funcionamiento del ventilador, sin bombas de agua de enfriamiento y torres de enfriamiento adicionales.
4Funcionamiento independiente:El enfriador integrado enfriado por aire puede funcionar de forma independiente sin depender de una fuente externa de agua de refrigeración y es adecuado para algunos entornos en los que no se puede proporcionar agua de refrigeración.
Principio de trabajo:
Los componentes principales de un refrigerador refrigerado por aire incluyen un compresor, un condensador de aire, una válvula de expansión y un evaporador.
1El compresor toma gas refrigerante a baja presión y baja temperatura y lo comprime en gas a alta presión y alta temperatura.
2Este gas refrigerante de alta temperatura y alta presión entra en el condensador de aire, intercambia calor con el aire ambiente y descarga calor al medio ambiente.mientras que el refrigerante se condensa de estado gaseoso a estado líquido.
3El líquido refrigerante de alta presión pasa a través de la válvula de expansión, la presión cae repentinamente, y se convierte en un líquido refrigerante de baja presión y baja temperatura.
4El líquido refrigerante de baja temperatura y baja presión entra en el evaporador, absorbe el calor interior, se evapora en estado gaseoso por sí mismo,y la temperatura interior cae para lograr el propósito de la refrigeración.
5El gas refrigerante se aspira de nuevo al compresor para completar un ciclo.
Las ventajas de los enfriadores por aire incluyen una instalación sencilla, la ausencia de torres de refrigeración y bombas de agua de refrigeración y los bajos costes de mantenimiento.su eficiencia es inferior a la de los enfriadores refrigerados por agua, especialmente a altas temperaturas ambientales, y su eficiencia se reducirá aún más.
| 1 Compresor | 5 Evaporador | 9 Sensor de temperatura | 13 Válvula de derivación |
| 2 Condensador | 6 Válvula de bolas | 10 Tanque de agua | 14 Controlador de baja tensión |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de presión de la bomba de agua | 15 Controlador de alta tensión |
| 4 Válvula de expansión | 8 Interruptor de flotación | 12 Bomba de agua |
16 Válvula de alivio de presión |
Parámetros técnicos:
| Modelo | El JLSF-1HP | El JLSF-2HP | El JLSF-3HP | El JLSF-4HP | El JLSF-5HP | El JLSF-6HP | El JLSF-8HP | Las condiciones de los vehículos de la categoría M2 | ||
| Capacidad de refrigeración | KWh | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresor | El tipo | Tipo de rodillo o pistón hermético | ||||||||
| El poder | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bombas de circulación | El poder | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeza | - ¿ Qué? | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Flujo | el volumen de agua | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidad de agua | M3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diámetro | pulgadas | 1/2" de largo | 3/4 de pulgada | 1 " | 1 y media. | 1 y media. | ||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| No | En el caso de los | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H. | En el caso de los | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | En kilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | El JLSF-12HP | El JLSF-15HP | El JLSF-20HP | El JLSF-25HP | El JLSF-30HP | El JLSF-40HP | JLSF-50HP, para el cual se ha establecido el código de conducción. | El JLSF-60HP | ||
| Capacidad de refrigeración | KWh | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresor | El tipo | Tipo de rodillo o pistón hermético | ||||||||
| El poder | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bombas de circulación | El poder | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeza | - ¿ Qué? | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Flujo | el volumen de agua | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidad de agua | el volumen de agua | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diámetro | pulgadas | 1.5" | 2 " por segundo | 2.5" | 3" de largo | |||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| No | En el caso de los | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H. | En el caso de los | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | En kilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria de las aplicaciones:
Los refrigeradores refrigerados por aire se utilizan ampliamente en las siguientes industrias:
1Fabricación:Los enfriadores refrigerados por aire se utilizan ampliamente en la fabricación, especialmente en procesos de producción que requieren grandes cantidades de enfriamiento.la fabricación de vidrio y otras industrias requieren equipos de refrigeración para controlar la temperatura de los equipos o productos.
2Industria química:En la industria química, muchos procesos requieren control de temperatura para garantizar reacciones eficientes.Los enfriadores refrigerados por aire pueden proporcionar un efecto de enfriamiento estable durante las reacciones químicas y mantener los reactivos dentro de un rango de temperatura adecuado.
3Industria farmacéutica:Muchos procesos farmacéuticos en la industria farmacéutica requieren un control preciso de la temperatura.equipo de laboratorio, y productos farmacéuticos y vacunas.
4Industria alimentaria y de bebidas:A menudo se requiere un equipo de refrigeración para controlar la temperatura de los productos durante el procesamiento de alimentos y la producción de bebidas.equipos de conservación y almacenamiento, y las necesidades de refrigeración en las líneas de producción de bebidas.
5Industria de la impresión:Durante el proceso de impresión, especialmente en la impresión a gran escala,se necesita equipo de refrigeración para controlar la temperatura de la imprenta para garantizar la calidad de impresión y el funcionamiento normal del equipoLos enfriadores refrigerados por aire pueden proporcionar efectos de enfriamiento estables y satisfacer las necesidades de la industria de la impresión.
Además de las industrias antes mencionadas, los enfriadores refrigerados por aire también se utilizan comúnmente en sistemas de aire acondicionado de edificios, fabricación de electrónica, industrias energéticas,y laboratorios e instituciones de investigaciónSu aplicación en estas industrias es principalmente para controlar la temperatura de los equipos o productos, mejorar la eficiencia de producción, garantizar la calidad del producto y cumplir con los requisitos específicos del proceso.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores refrigerados por aire incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Los refrigeradores refrigerados por aire se empaquetan y envían en cajas de madera de madera contrachapada estándar.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Por qué necesita un refrigerador refrigerado por aire un gran tanque de agua externo?
Hay varias razones principales por las que los enfriadores refrigerados por aire están equipados con un gran tanque de agua externo:
1. Proporcionar capacidad de refrigeración adicional:Un depósito de agua externo puede proporcionar un volumen mayor, aumentando así la capacidad térmica del sistema de refrigeración.Esto significa que el enfriador puede manejar cargas de calor más grandes y proporcionar más capacidad de enfriamiento cuando sea necesarioUn depósito de agua de gran capacidad puede almacenar más agua de refrigeración, lo que permite al sistema proporcionar un efecto de refrigeración más estable durante el funcionamiento de alta carga.
2. Aumentar el tiempo de intercambio de calor del agua de refrigeración:El depósito de agua externo puede proporcionar un tiempo de intercambio de calor más largo, dando al agua de enfriamiento más tiempo para intercambiar calor con el condensador.Esto aumenta el efecto de refrigeración y hace que el sistema de refrigeración sea más eficiente.
3. Reducir la temperatura del agua de refrigeración:Un depósito de agua externo de gran capacidad puede contener más agua de enfriamiento, haciendo que la temperatura del agua de enfriamiento aumente más lentamente.Esto garantiza que la temperatura del agua de refrigeración se mantenga siempre a un nivel más bajo, proporcionando un efecto de enfriamiento más estable.
4. Reducir la frecuencia de circulación del sistema de refrigeración:El depósito de agua externo puede servir como amortiguador de almacenamiento para el agua de enfriamiento, reduciendo la frecuencia de circulación del sistema de enfriamiento.Esto ayuda a prolongar la vida del sistema de refrigeración y reduce el consumo de energía.
5- Mantenimiento y limpieza convenientes:El depósito de agua externo puede ser mantenido y limpiado independientemente de la unidad de refrigeración, lo que facilita a los operadores el mantenimiento y las inspecciones diarias.porque el tanque de agua se encuentra al aire libre, también reduce la ocupación del espacio interior y la generación de ruido.
En resumen, equipado con un gran tanque de agua externo puede proporcionar una capacidad de refrigeración adicional, aumentar el tiempo de intercambio de calor, bajar la temperatura del agua de refrigeración, reducir la frecuencia del ciclo,y facilitar el mantenimiento y la limpiezaEstas ventajas permiten al enfriador proporcionar refrigeración de manera más eficiente y fiable.
