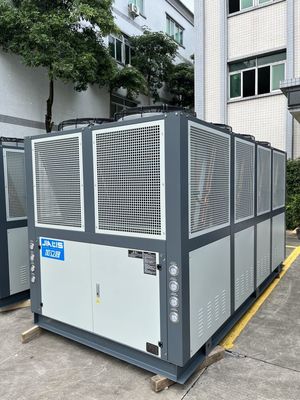

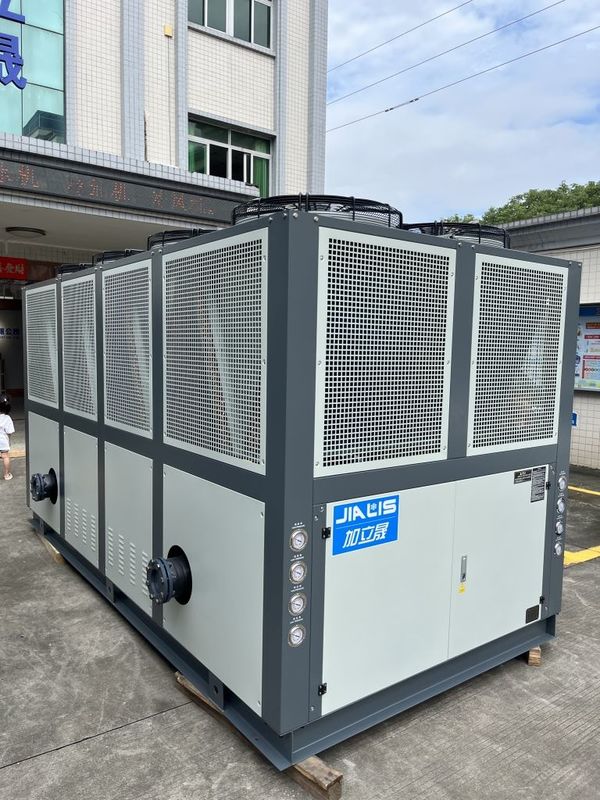

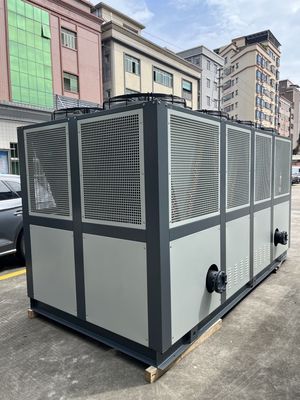

Refrigerador de agua refrigerado por aire JLSF-100HP Dinamarca Danfoss Compresor de rollo R410A
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | El JLSF-100HP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 15 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 unidades al mes |
|
Información detallada |
|||
| Nombre del producto: | Refrigerador de agua refrescada del aire | Sistema de control: | PLC/microordenador |
|---|---|---|---|
| temperatura del agua del mercado: | 5-35℃ | Tipo de compresor: | Dinamarca Compresor de rodillos Danfoss |
| Evaporador: | Shell y tubo | Condensador: | Aletado |
| Fans del condensador: | Axial/centrífugo | Nivel de ruido: | ≤75dB (A) |
| Válvulas: | 220V/380V/415V/440V/480V | Frecuencia: | Se aplican las reglas siguientes: |
| Agentes de refrigeración: | R410A | Sistema de protección: | Presión, corriente, sobrecarga, etc. altos-bajos. |
| Pumpas: | bomba gradual vertical | Garantización: | 12 meses |
| Resaltar: | Compresor de desplazamiento,enfriador de agua refrigerado por aire |
||
Descripción de producto
JLSF-100HP enfriador de agua refrigerado por aire utilizando el compresor Danfoss
Descripción del producto:
El refrigerador por rodaje enfriado por aire es un dispositivo utilizado en sistemas de refrigeración y aire acondicionado que utiliza la tecnología de condensador y compresor por rodaje enfriados por aire.
Los enfriadores de rollo refrigerados por aire utilizan un condensador refrigerado por aire para disipar el calor.Se enfría y convierte el gas refrigerante de alta temperatura y alta presión en líquido de alta presiónLos enfriadores tradicionales suelen utilizar un condensador enfriado con agua para disipar el calor y deben conectarse a una torre de refrigeración u otra fuente de agua para enfriarse.El refrigerador de rollo refrigerado por aire utiliza un ventilador para soplar a través de las aletas en la superficie del condensador para llevar el calor y lograr la disipación del calor.
Los enfriadores de rollo refrigerados por aire tienen varias ventajas sobre los refrigeradores tradicionales refrigerados por agua: en primer lugar, no es necesario conectarlo a una fuente de agua externa, lo que hace que la instalación sea más conveniente.En segundo lugar,, ya que no hay equipos adicionales como bombas de agua y torres de refrigeración, el sistema es más simple y ocupa menos espacio.los refrigeradores por rotación refrigerados por aire suelen tener una elevada relación de eficiencia energética y pueden proporcionar efectos de refrigeración estables.
Características del producto:
El refrigerador por rotación refrigerado por aire es un refrigerador que utiliza la tecnología de condensador refrigerado por aire y compresor por rotación.
1. Alta eficiencia y ahorro de energía:El enfriador por rueda refrigerado por aire utiliza un compresor de rueda eficiente para proporcionar una alta relación de eficiencia energética y lograr un funcionamiento de ahorro de energía.Por lo general tienen un menor consumo de energía y una mejor refrigeración, reduciendo el consumo de energía y los costes operativos.
2- Diseño compacto:Este tipo de enfriadores suele tener un diseño estructural compacto y ocupa un espacio relativamente pequeño, por lo que es adecuado para lugares con espacio de instalación limitado.Su compacidad las hace más flexibles y convenientes en aplicaciones comerciales e industriales.
3. Enfriamiento rápido:El condensador refrigerado por aire puede disipar rápidamente el calor a través de ventiladores y disipadores de calor, proporcionando un efecto de enfriamiento rápido y efectivo.Esto hace que el refrigerador de rollo refrigerado por aire funcione bien en escenarios donde se requiere un enfriamiento rápido, como en entornos de alta temperatura o aplicaciones que requieren un enfriamiento rápido.
4- Instalación simplificada:Los enfriadores por rotación refrigerados por aire son relativamente fáciles de instalar, ya que no requieren conexión a una fuente de agua externa o a una torre de refrigeración.Esto reduce la complejidad de la disposición de las tuberías y la configuración del sistema de agua durante la instalación, ahorrando tiempo y costes laborales.
5Control automatizado:Muchos enfriadores por rueda refrigerados por aire están equipados con sistemas de control automatizados avanzados, que pueden lograr un control preciso de la temperatura y un funcionamiento inteligente.Estos sistemas de control suelen tener funciones de control y regulación para garantizar el funcionamiento estable y el rendimiento óptimo del equipo..
6Amplia adaptabilidad:Los enfriadores por rotación refrigerados por aire son adecuados para diversos escenarios de aplicación de refrigeración y aire acondicionado, incluidos edificios comerciales, oficinas, hoteles, instalaciones médicas, plantas industriales,etc.Pueden satisfacer necesidades de refrigeración de diferentes tamaños y necesidades, y tienen una buena adaptabilidad y flexibilidad.
Principio de trabajo:
El principio de funcionamiento del refrigerador de rodillo refrigerado por aire se puede dividir en dos partes principales: ciclo de refrigeración y ciclo de disipación de calor.
Parte del ciclo de refrigeración:
1Compresión:El núcleo del ciclo de refrigeración es el compresor de rollo.y luego aumenta su presión y temperatura a través de la rotación y la compresión.
2Condensación:El gas refrigerante comprimido a alta temperatura y alta presión entra en el condensador refrigerado por aire.causando que el gas refrigerante disipe el calor y se enfríeCuando el gas refrigerante se enfría, se convierte en un líquido de alta presión.
3Expansión:El refrigerante líquido de alta presión entra en el evaporador a través de la válvula de expansión (dispositivo de aceleración).causando que se expanda rápidamente, reduciendo así la temperatura y la presión.
Parte del ciclo de disipación de calor:
1Evaporación:El refrigerante expandido a baja temperatura y baja presión entra en el evaporador. Un tubo o radiador con aletas se instala dentro del evaporador.absorbe el calor y enfría el agua o el aire.
2. suministro de agua fría:El agua enfriada en el evaporador se envía al equipo o sistema que debe enfriarse para absorber el calor y reducir la temperatura.
3. Ciclo de enfriamiento:El agua fría se transporta de nuevo al equipo o sistema para ser enfriada a través de la bomba de circulación y circula para enfriarse, formando un ciclo de circuito cerrado.
Durante todo el proceso, el refrigerante completa el ciclo de compresión, condensación, expansión y evaporación bajo la acción del compresor, absorbiendo y liberando calor,obtención del efecto refrigerante del agua fríaEl condensador refrigerado por aire elimina el calor a través de un ventilador para garantizar que el refrigerante pueda seguir enfriándose y circulando durante el ciclo.
| 1 Compresor | 5 Evaporador | 9 Sensor de temperatura | 13 Válvula de derivación |
| 2 Condensador | 6 Válvula de bolas | 10 Tanque de agua | 14 Controlador de baja tensión |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de presión de la bomba de agua | 15 Controlador de alta tensión |
| 4 Válvula de expansión | 8 Interruptor de flotación | 12 Bomba de agua |
16 Válvula de alivio de presión |
Parámetros técnicos:
| Modelo | El JLSF-1HP | El JLSF-2HP | El JLSF-3HP | El JLSF-4HP | El JLSF-5HP | El JLSF-6HP | El JLSF-8HP | Las condiciones de los vehículos de la categoría M2 | ||
| Capacidad de refrigeración | KWh | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresor | El tipo | Tipo de rodillo o pistón hermético | ||||||||
| El poder | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bombas de circulación | El poder | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeza | - ¿ Qué? | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Flujo | el volumen de agua | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidad de agua | M3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diámetro | pulgadas | 1/2" de largo | 3/4 de pulgada | 1 " | 1 y media. | 1 y media. | ||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| No | En el caso de los | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H. | En el caso de los | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | En kilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | El JLSF-12HP | El JLSF-15HP | El JLSF-20HP | El JLSF-25HP | El JLSF-30HP | El JLSF-40HP | JLSF-50HP, para el cual se ha establecido el código de conducción. | El JLSF-60HP | ||
| Capacidad de refrigeración | KWh | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresor | El tipo | Tipo de rodillo o pistón hermético | ||||||||
| El poder | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bombas de circulación | El poder | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeza | - ¿ Qué? | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Flujo | el volumen de agua | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidad de agua | el volumen de agua | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diámetro | pulgadas | 1.5" | 2 " por segundo | 2.5" | 3" de largo | |||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| No | En el caso de los | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H. | En el caso de los | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | En kilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria de las aplicaciones:
Los pequeños enfriadores refrigerados por aire son adecuados para muchas industrias y aplicaciones diferentes, incluyendo, entre otras:
1- Industria electrónica:Los pequeños enfriadores refrigerados por aire pueden proporcionar refrigeración para productos de alta tecnología como semiconductores, ópticos y componentes electrónicos para garantizar el funcionamiento normal del equipo.
2- Industria farmacéutica:los pequeños enfriadores por aire pueden proporcionar un efecto de enfriamiento estable para el enlace en el proceso de producción farmacéutica que requiere un control de temperatura, garantizando la calidad y la seguridad de los productos farmacéuticos;.
3Industria alimentaria:Los pequeños enfriadores por aire pueden proporcionar refrigeración para los enlaces que requieren un control de temperatura durante el procesamiento, almacenamiento y transporte de alimentos para garantizar la calidad y seguridad de los alimentos.
4- Industria del plástico:Los pequeños enfriadores refrigerados por aire pueden proporcionar refrigeración para los enlaces de temperatura controlada en el moldeo por inyección de plástico, moldeo por soplado, moldeo por extrusión, etc.para garantizar la calidad del producto y la eficiencia de la producción.
5- Industria química:Los pequeños enfriadores refrigerados por aire pueden proporcionar refrigeración para los enlaces que necesitan un control de temperatura en el proceso de producción química para garantizar la calidad y la seguridad de los productos químicos.
En general, los pequeños enfriadores por aire son adecuados para diversas ocasiones que requieren refrigeración y proporcionan soluciones de refrigeración eficientes, estables y confiables para diferentes industrias.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Todos los componentes están asegurados y protegidos con una película, y la unidad se coloca luego en un palet para facilitar el transporte.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Cómo absorbe el calor el evaporador de un enfriador de rollo refrigerado por aire al entrar en contacto con agua o aire?
El proceso del evaporador de un enfriador por rueda refrigerado por aire que absorbe calor al entrar en contacto con el agua o el aire puede llevarse a cabo de las dos maneras siguientes:
1.Método de enfriamiento por agua:
En la refrigeración por agua, el interior del evaporador generalmente contiene un conjunto de tubos o tubos con aletas que absorben el calor al circular agua fría.El agua se transporta desde el sistema de agua fría a las tuberías del evaporador a través de una bomba de circulaciónEl refrigerante fluye dentro del evaporador sobre las superficies exteriores de estos tubos, mientras que el agua fría fluye a través del interior de los tubos.Debido a la baja temperatura y baja presión del refrigerante, absorberá el calor de la superficie exterior de la tubería de agua fría, bajará la temperatura del agua fría y llevará el calor.mientras que el refrigerante continúa el ciclo de evaporación y absorción de calor.
2.Método de enfriamiento por aire:
En el modo de enfriamiento por aire, la superficie del tubo dentro del evaporador está expuesta al aire exterior.Por contacto con el aire exteriorEl refrigerante absorbe el calor de la superficie del tubo, haciendo que la superficie del tubo se enfríe y lleve el calor.
Ya sea refrigeración por agua o refrigeración por aire, el evaporador aprovecha la capacidad del refrigerante para absorber calor durante el proceso de evaporación.absorbe el calor del agua o del aire para lograr un efecto de enfriamientoEl método específico utilizado depende de las necesidades de la aplicación y de los requisitos del diseño.
