JLSF-75HP PLC 480V refrigeración por aire de agua de enfriamiento Dinamarca Danfoss compresor de rollo
Datos del producto:
| Lugar de origen: | Dongguan China |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | JLSF-75HP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 15 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 unidades al mes |
|
Información detallada |
|||
| Nombre del producto: | Refrigerador de agua refrescada del aire | Sistema de control: | PLC/microordenador/pantalla táctil de 7 pulgadas |
|---|---|---|---|
| temperatura del agua del mercado: | 5-35℃ | Tipo de compresor: | Dinamarca Compresor de rodillos Danfoss |
| Evaporador: | Shell y tubo | Condensador: | Aletado |
| Fans del condensador: | Axial/centrífugo | Nivel de ruido: | ≤75dB (A) |
| Válvulas: | 220V/380V/415V/440V/480V | Frecuencia: | Se aplican las reglas siguientes: |
| Agentes de refrigeración: | R410A | Sistema de protección: | Presión, corriente, sobrecarga, etc. altos-bajos. |
| Pumpas: | bomba gradual vertical | Garantización: | 12 meses |
| Resaltar: | Refrigerador de agua refrigerado por aire de 480 V,Refrigerador de agua refrigerado por aire PLC |
||
Descripción de producto

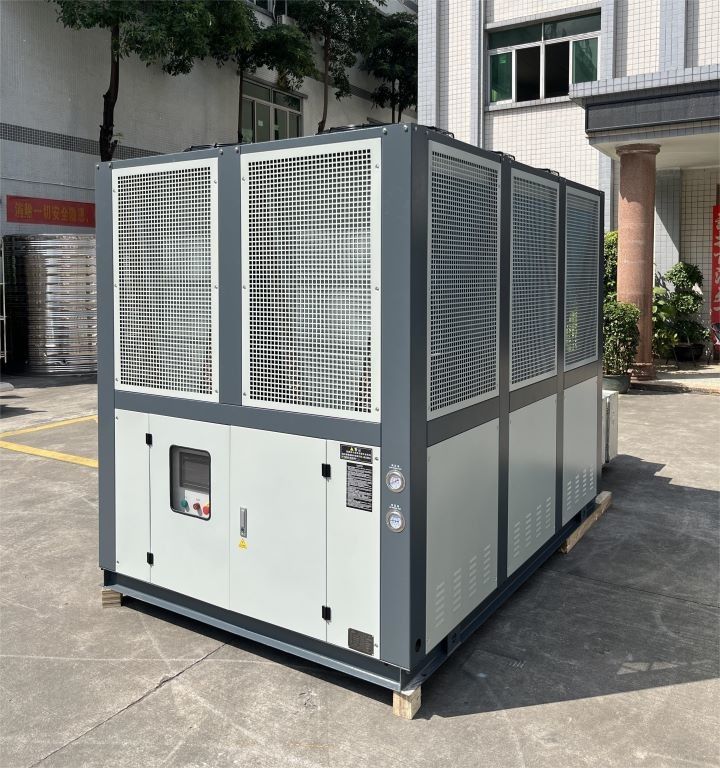

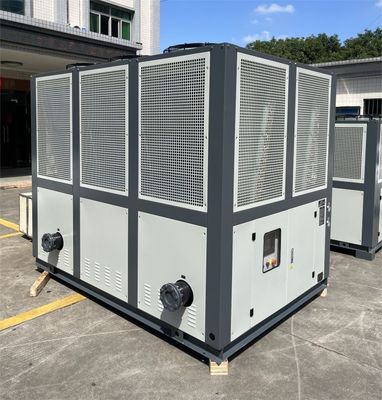

Refrigerador de agua refrigerado por aire JLSF-75HP con compresor de rollo Danfoss
Descripción del producto:
El refrigerador por rodaje enfriado por aire es un dispositivo utilizado en sistemas de refrigeración y aire acondicionado que utiliza la tecnología de condensador y compresor por rodaje enfriados por aire.
Los enfriadores de rollo refrigerados por aire utilizan un condensador refrigerado por aire para disipar el calor.Se enfría y convierte el gas refrigerante de alta temperatura y alta presión en líquido de alta presiónLos enfriadores tradicionales suelen utilizar un condensador enfriado con agua para disipar el calor y deben conectarse a una torre de refrigeración u otra fuente de agua para enfriarse.El refrigerador de rollo refrigerado por aire utiliza un ventilador para soplar a través de las aletas en la superficie del condensador para llevar el calor y lograr la disipación del calor.
Los enfriadores de rollo refrigerados por aire tienen varias ventajas sobre los refrigeradores tradicionales refrigerados por agua: en primer lugar, no es necesario conectarlo a una fuente de agua externa, lo que hace que la instalación sea más conveniente.En segundo lugar,, ya que no hay equipos adicionales como bombas de agua y torres de refrigeración, el sistema es más simple y ocupa menos espacio.los refrigeradores por rotación refrigerados por aire suelen tener una elevada relación de eficiencia energética y pueden proporcionar efectos de refrigeración estables.
Características del producto:
El refrigerador por rotación refrigerado por aire es un tipo especial de refrigerador con las siguientes características:
1Capacidad de refrigeración eficiente:El enfriador de rollo refrigerado por aire utiliza un compresor de rollo y tiene una capacidad de refrigeración eficiente.
2Sistema de refrigeración independiente:El refrigerador de rollo refrigerado por aire utiliza un sistema de enfriamiento por aire independiente para disipar el calor al entorno a través de ventiladores.no requiere fuentes de agua de refrigeración o torres de refrigeración adicionales, haciéndolo más conveniente y ahorrando espacio.
3Control y ajuste automáticos:Los enfriadores por rueda refrigerados por aire suelen estar equipados con sistemas de control automático avanzados que pueden controlar y ajustar el estado de funcionamiento del sistema de refrigeración.Se puede iniciar y detener automáticamente de acuerdo con las necesidades reales, y realizar un control preciso de la temperatura de acuerdo con el rango de temperatura establecido.
4- Ahorro energético y protección del medio ambiente:Debido a la utilización de un sistema de enfriamiento por aire independiente, los refrigeradores por rotación refrigerados por aire consumen menos energía que los refrigeradores refrigerados por agua.No requiere el funcionamiento de la bomba de agua y la circulación del aguaAl mismo tiempo, al no necesitar una torre de refrigeración, se reduce el tratamiento del agua y el uso de productos químicos, lo que la hace más respetuosa con el medio ambiente.
5- Instalación y movilidad flexibles:Los enfriadores de rollo refrigerados por aire suelen tener un diseño compacto y una base de ruedas para una fácil instalación y movimiento.Se pueden colocar y ajustar con flexibilidad según sea necesario y son adecuados para una variedad de lugares y aplicaciones, incluida la producción industrial, los edificios comerciales y el enfriamiento temporal de los eventos.
Principio de trabajo:
El principio de funcionamiento del refrigerador de rodillo refrigerado por aire se puede dividir en dos partes principales: ciclo de refrigeración y ciclo de disipación de calor.
Parte del ciclo de refrigeración:
1Compresión:El núcleo del ciclo de refrigeración es el compresor de rollo.y luego aumenta su presión y temperatura a través de la rotación y la compresión.
2Condensación:El gas refrigerante comprimido a alta temperatura y alta presión entra en el condensador refrigerado por aire.causando que el gas refrigerante disipe el calor y se enfríeCuando el gas refrigerante se enfría, se convierte en un líquido de alta presión.
3Expansión:El refrigerante líquido de alta presión entra en el evaporador a través de la válvula de expansión (dispositivo de aceleración).causando que se expanda rápidamente, reduciendo así la temperatura y la presión.
Parte del ciclo de disipación de calor:
1Evaporación:El refrigerante expandido a baja temperatura y baja presión entra en el evaporador. Un tubo o radiador con aletas se instala dentro del evaporador.absorbe el calor y enfría el agua o el aire.
2. suministro de agua fría:El agua enfriada en el evaporador se envía al equipo o sistema que debe enfriarse para absorber el calor y reducir la temperatura.
3. Ciclo de enfriamiento:El agua fría se transporta de nuevo al equipo o sistema para ser enfriada a través de la bomba de circulación y circula para enfriarse, formando un ciclo de circuito cerrado.
Durante todo el proceso, el refrigerante completa el ciclo de compresión, condensación, expansión y evaporación bajo la acción del compresor, absorbiendo y liberando calor,obtención del efecto refrigerante del agua fríaEl condensador refrigerado por aire elimina el calor a través de un ventilador para garantizar que el refrigerante pueda seguir enfriándose y circulando durante el ciclo.
| 1 Compresor | 5 Evaporador | 9 Sensor de temperatura | 13 Válvula de derivación |
| 2 Condensador | 6 Válvula de bolas | 10 Tanque de agua | 14 Controlador de baja tensión |
| 3 Secador de filtros | 7 Interruptor anticongelante | 11 Medidor de presión de la bomba de agua | 15 Controlador de alta tensión |
| 4 Válvula de expansión | 8 Interruptor de flotación | 12 Bomba de agua |
16 Válvula de alivio de presión |
Parámetros técnicos:
| Modelo | El JLSF-1HP | El JLSF-2HP | El JLSF-3HP | El JLSF-4HP | El JLSF-5HP | El JLSF-6HP | El JLSF-8HP | Las condiciones de los vehículos de la categoría M2 | ||
| Capacidad de refrigeración | KWh | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Compresor | El tipo | Tipo de rodillo o pistón hermético | ||||||||
| El poder | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Bombas de circulación | El poder | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Cabeza | - ¿ Qué? | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Evaporador | Flujo | el volumen de agua | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| capacidad de agua | M3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Diámetro | pulgadas | 1/2" de largo | 3/4 de pulgada | 1 " | 1 y media. | 1 y media. | ||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| No | En el caso de los | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H. | En el caso de los | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Peso unitario | En kilos | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Modelo | El JLSF-12HP | El JLSF-15HP | El JLSF-20HP | El JLSF-25HP | El JLSF-30HP | El JLSF-40HP | JLSF-50HP, para el cual se ha establecido el código de conducción. | El JLSF-60HP | ||
| Capacidad de refrigeración | KWh | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Rango de temperatura | 5°C-35°C ((Bajo 0°C puede ser personalizado) | |||||||||
| Fuente de alimentación | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Potencia total | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Compresor | El tipo | Tipo de rodillo o pistón hermético | ||||||||
| El poder | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Bombas de circulación | El poder | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Cabeza | - ¿ Qué? | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Agentes de refrigeración | El tipo | R22/R407c/R134a/R410a | ||||||||
| Método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | |||||||||
| volumen de llenado | En kilos | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Evaporador | Flujo | el volumen de agua | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| capacidad de agua | el volumen de agua | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Diámetro | pulgadas | 1.5" | 2 " por segundo | 2.5" | 3" de largo | |||||
| El condensador | El tipo | Conjuntos de latón eficientes de aleta de aluminio corrugada | ||||||||
| El ventilador | El tipo | Flujo axial | ||||||||
| volumen de aire | el volumen de agua | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Dispositivo de protección | Interruptor de alta y baja presión, protección anticongelante, enchufe/válvula de seguridad fusible, dispositivo de protección contra la sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | |||||||||
| Tamaño de la máquina | - ¿ Qué? | En el caso de los | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| No | En el caso de los | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H. | En el caso de los | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Peso unitario | En kilos | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Industria de las aplicaciones:
Los pequeños enfriadores refrigerados por aire son adecuados para muchas industrias y aplicaciones diferentes, incluyendo, entre otras:
1- Industria electrónica:Los pequeños enfriadores refrigerados por aire pueden proporcionar refrigeración para productos de alta tecnología como semiconductores, ópticos y componentes electrónicos para garantizar el funcionamiento normal del equipo.
2- Industria farmacéutica:los pequeños enfriadores por aire pueden proporcionar un efecto de enfriamiento estable para el enlace en el proceso de producción farmacéutica que requiere un control de temperatura, garantizando la calidad y la seguridad de los productos farmacéuticos;.
3Industria alimentaria:Los pequeños enfriadores por aire pueden proporcionar refrigeración para los enlaces que requieren un control de temperatura durante el procesamiento, almacenamiento y transporte de alimentos para garantizar la calidad y seguridad de los alimentos.
4- Industria del plástico:Los pequeños enfriadores refrigerados por aire pueden proporcionar refrigeración para los enlaces de temperatura controlada en el moldeo por inyección de plástico, moldeo por soplado, moldeo por extrusión, etc.para garantizar la calidad del producto y la eficiencia de la producción.
5- Industria química:Los pequeños enfriadores refrigerados por aire pueden proporcionar refrigeración para los enlaces que necesitan un control de temperatura en el proceso de producción química para garantizar la calidad y la seguridad de los productos químicos.
En general, los pequeños enfriadores por aire son adecuados para diversas ocasiones que requieren refrigeración y proporcionan soluciones de refrigeración eficientes, estables y confiables para diferentes industrias.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Todos los componentes están asegurados y protegidos con una película, y la unidad se coloca luego en un palet para facilitar el transporte.Y aplique la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Cuáles son las precauciones para usar el refrigerador?
Cuando utilice un enfriador de agua, debe prestar atención a los siguientes aspectos:
1Operación segura:Conocer y seguir el manual de operación y los procedimientos de operación seguros del enfriador.Asegurar que los operadores cuenten con la formación y las habilidades necesarias y comprendan los principios de funcionamiento y las precauciones de seguridad del equipo.
2Seguridad eléctrica:Asegurar que las conexiones eléctricas del refrigerador cumplen las normas y requisitos eléctricos.Evite sobrecargar los enchufes eléctricos y asegúrese de que las líneas eléctricas sean fiables y se revisen regularmente.
3Gestión de la calidad del agua:Si el enfriador utiliza un sistema de refrigeración por agua, preste atención a la gestión y mantenimiento de la calidad del agua.Compruebe regularmente la calidad del agua y limpie o reemplace los filtros de su sistema de refrigeración del agua para evitar la acumulación de escamas y suciedad.
4Control de la temperatura:Establecer y controlar los parámetros de control de temperatura del refrigerador según sea necesario..
5- Mantenimiento:Realizar un mantenimiento regular del enfriador, incluida la limpieza del condensador, la comprobación de la exactitud del sensor de presión y el sensor de temperatura y la lubricación de las piezas móviles.Seguir las directrices y el calendario de mantenimiento proporcionados por el fabricante.
6Solución de problemas:Si el refrigerador falla o es anormal, primero compruebe si la fuente de alimentación y las conexiones eléctricas son normales.debe ponerse en contacto con personal de mantenimiento profesional para la solución de problemas y reparación, y evitar la reparación u operación por su cuenta.
7Requisitos medioambientales:Al instalar el enfriador, asegúrese de que el ambiente circundante esté bien ventilado y evite bloquear el ventilador de refrigeración o las entradas y salidas de aire.Evite el uso del refrigerador en un ambiente con gases nocivos o sustancias corrosivas.
8Cambios de temperatura:La temperatura puede cambiar cuando se enciende o se detiene el enfriador. Antes de arrancar, asegúrese de que el sistema esté a la temperatura adecuada.pero en su lugar reducir gradualmente la carga y dejar que el sistema se enfríe durante un período de tiempo.
9Limpieza y protección:Limpie regularmente la carcasa y las partes internas del refrigerador para asegurarse de que el radiador y el ventilador estén libres de polvo y bloqueos.Utilizar medidas de protección adecuadas para proteger el refrigerador de las condiciones ambientales adversas.
10- Reciclado y eliminación:Eliminar adecuadamente los residuos de refrigerante y otros residuos relacionados con el enfriador de acuerdo con las normas y reglamentos ambientales locales.
Estas precauciones de uso pueden ayudar a garantizar el funcionamiento y el rendimiento seguros de su enfriador mientras se prolonga la vida útil del equipo.Es importante seguir las directrices y recomendaciones de uso proporcionadas por el fabricante y realizar una operación y mantenimiento adecuados basados en las condiciones reales..
