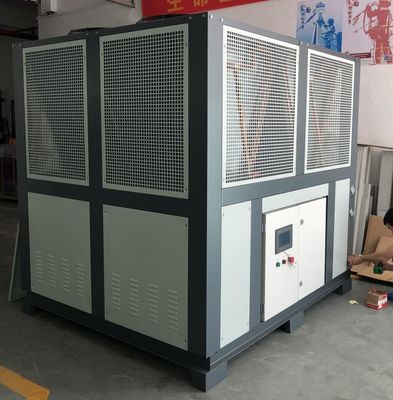

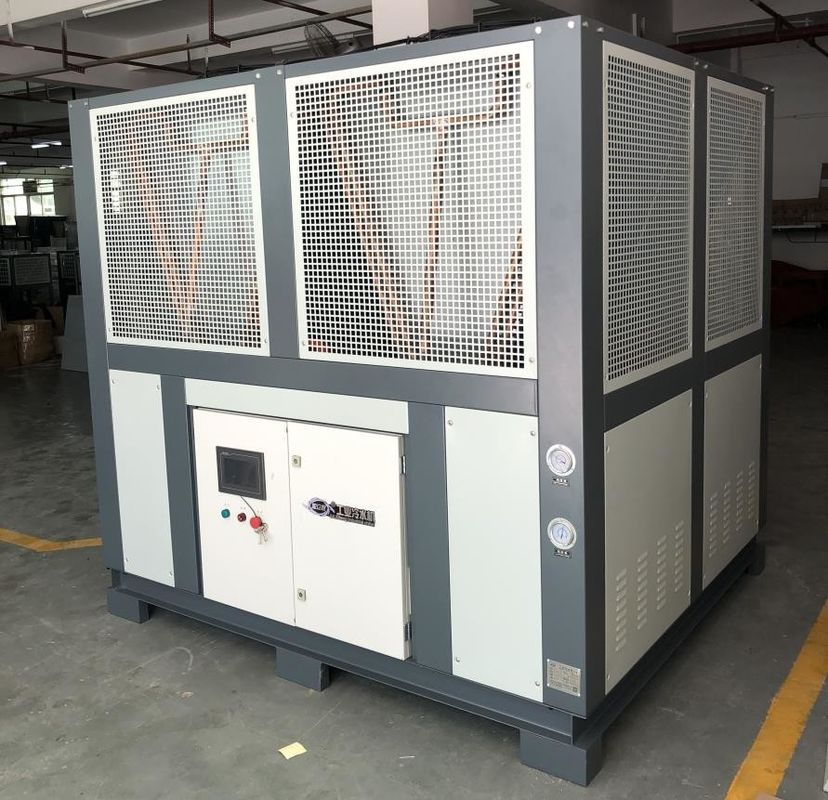

JLSF-50A R134A R404A Refrigerador de tornillo refrigerado por aire para máquinas de recubrimiento
Datos del producto:
| Lugar de origen: | China de Dongguan |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 20 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 unidades por mes |
|
Información detallada |
|||
| Nombre del producto: | refrigerador refrescado aire del tornillo | Tipo de compresor: | Compresor de tornillo |
|---|---|---|---|
| Evaporador: | Aletado | Condensador: | Shell y tubo |
| Sistema de control: | PLC | El controlador: | Microprocesador/Siemens |
| Nivel de ruido: | ≤65dB (A) | Protección: | Presión alta-baja, sobrecarga, secuencia de fase, anticongelante |
| Temperatura ambiente máxima: | 5-35℃ | Agentes de refrigeración: | R22/R407C/R134A/R404A |
| la garantía: | 1 año | ||
| Resaltar: | R404A Refrigerador de tornillo refrigerado por aire,R134A Refrigerador de tornillo refrigerado por aire,Grinders Chillers refrigerados por aire |
||
Descripción de producto
JLSF-50D Chiller de tornillo enfriado por aire Industria de pintura, máquinas de recubrimiento, molinadoras, preparación de pintura
Descripción del producto:
El refrigerador de tornillo refrigerado por aire es un refrigerador que utiliza la disipación de calor refrigerado por aire. Está compuesto principalmente por un compresor de tornillo, un condensador, un evaporador, un ventilador y un sistema de control.
El compresor de tornillo es el componente central del refrigerador, que utiliza el movimiento rotativo del tornillo para comprimir el gas.estabilidad y fiabilidad, y son adecuados para sistemas de refrigeración y aire acondicionado de gran capacidad.
El condensador es un componente utilizado para enfriar el gas refrigerante de alta temperatura y alta presión descargado del compresor y convertirlo en un estado líquido.el condensador disipa el calor al aire circundante a través de un ventilador para lograr la disipación del calor.
El evaporador es un componente que absorbe el calor y evapora el refrigerante. El agua fría fluye a través del evaporador e intercambia calor con el refrigerante en el evaporador,reducen así la temperatura del agua y proporcionan un efecto de enfriamiento.
El ventilador es la parte utilizada para proporcionar refrigeración de aire, sopla el aire circundante a través del condensador y ayuda al refrigerador a disipar el calor en el aire.
El sistema de control supervisa y regula el funcionamiento del refrigerador de tornillo refrigerado por aire para garantizar el funcionamiento normal del sistema.y ajustar el estado de funcionamiento de los compresores y ventiladores según la demanda para lograr una alta eficiencia y ahorro de energía.
El refrigerador de tornillo refrigerado por aire adopta el método de disipación de calor refrigerado por aire, lo que elimina la dependencia de fuentes adicionales de agua de refrigeración.y es adecuado para lugares que requieren soluciones de enfriamiento independientesSe utiliza ampliamente en edificios comerciales, refrigeración industrial, centros de datos y productos farmacéuticos por sus ventajas de alto rendimiento, flexibilidad y ahorro de energía.
Características de producción:
El refrigerador de tornillo refrigerado por aire tiene las siguientes características:
1- Alta eficiencia:El compresor de tornillo es el componente central del refrigerador de tornillo refrigerado por aire, que tiene una alta eficiencia y una alta relación de consumo de energía.El diseño y el principio de funcionamiento de los compresores de tornillo les permiten proporcionar un rendimiento constante a altas cargas y cargas parciales con un bajo consumo de energía.
2. Alta densidad de capacidad de refrigeración:El refrigerador de tornillo refrigerado por aire adopta el método de disipación de calor refrigerado por aire, y el calor se descarga al aire circundante a través del ventilador, sin necesidad de una fuente de agua de refrigeración adicional.Esto le permite tener una mayor densidad de enfriamiento para una mayor capacidad de enfriamiento en lugares donde el espacio es limitado.
3Solución de refrigeración independiente:Dado que no se requiere una fuente de agua de refrigeración adicional, el refrigerador de tornillo refrigerado por aire puede utilizarse como solución de refrigeración independiente.Esto lo hace particularmente útil en aplicaciones como edificios comerciales., centros de datos y refrigeración industrial donde el agua de refrigeración no está fácilmente disponible o disponible.
4Flexibilidad:El método de disipación de calor por enfriamiento por aire del refrigerador de tornillo refrigerado por aire hace que su instalación y disposición sean más flexibles.y la ubicación y el diseño adecuados se pueden seleccionar de acuerdo con las necesidades reales.
5Ahorro de energía:El enfriador de tornillo enfriado por aire disipa el calor al aire a través del ventilador y no requiere bombas de agua de enfriamiento adicionales ni torres de enfriamiento, por lo que puede ahorrar energía hasta cierto punto.
6Fácil mantenimiento:En comparación con los refrigeradores refrigerados por agua, los refrigeradores de tornillo refrigerados por aire son más fáciles de mantener.reducción de la carga de trabajo de mantenimiento y gestión.
Debe tenerse en cuenta que el efecto de disipación de calor del refrigerador de tornillo refrigerado por aire se ve afectado por la temperatura ambiente y las condiciones de ventilación.,pueden requerirse medidas adicionales para garantizar un funcionamiento y una refrigeración adecuados.
Principio de trabajo:
El principio de funcionamiento del refrigerador de tornillo refrigerado por aire es el siguiente:
Proceso de compresión:El refrigerante se comprime en un gas de alta temperatura y alta presión en el compresor de tornillo, y luego entra en el condensador.
Proceso de condensación:El gas de alta temperatura y alta presión se enfría en el condensador para convertirse en un líquido de alta presión, y al mismo tiempo libera calor,que se disipa en el aire exterior a través de ventiladores y radiadores.
Proceso de expansión:Después de que el líquido de alta presión es descomprimido por la válvula de expansión, se convierte en un líquido de baja temperatura y baja presión, y luego entra en el evaporador.
Proceso de evaporación:El líquido de baja temperatura y baja presión se evapora en el evaporador, absorbe el calor de la habitación, enfría el agua de enfriamiento en la habitación, y la circula a la habitación,logrando así el objetivo de reducir la temperatura interior.
Parámetros técnicos:
| Modelo | Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo II. | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará la siguiente regla: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | ||
| Capacidad de refrigeración | KWh | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Rango de temperatura | 5°C~35°C ((Bajo 0°C puede ser personalizado) | ||||||||||
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||||||||
| Potencia total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corriente corriente | A. No | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Agua refrigerada | el volumen de agua | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| el compresor | Tipo de producto | Tipo de tornillo semiermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| ajuste de la capacidad | 0,25,50,75,100 | ||||||||||
| potencia de entrada | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Aceite congelado | Tipo de producto | HBR-A01 | |||||||||
| volumen de llenado | - ¿ Qué? | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| el refrigerante | Tipo de producto | Se aplicarán las siguientes medidas: | |||||||||
| método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | ||||||||||
| Evaporador | volumen de llenado | En gramos | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| Tipo de producto | concha y tubo | ||||||||||
| condensador | Diámetro | En el caso de los | DN 65 | DN 80 | DN 80 | DN 80 | DN 80 | DN100 | DN100 | DN100 | DN125 |
| Tipo de producto | Tipo de aleta de aluminio con manga de cobre de alta eficiencia + ventilador del rotor externo de bajo ruido | ||||||||||
| Volumen del aire de enfriamiento | el volumen de agua | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo de protección | Interruptor de alta y baja tensión, protección antifrioso, enchufe soluble, válvula de seguridad, dispositivo de protección contra sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | ||||||||||
| Las dimensiones | - ¿ Qué? | En el caso de los | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| No | En el caso de los | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H. | En el caso de los | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | En gramos | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modelo | Se trata de un sistema de control de las emisiones. | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se trata de un documento de identificación de la empresa. | Se trata de un documento de identificación de la empresa. | Las condiciones de los productos de la categoría 1 se especifican en el anexo II. | Se trata de una serie de medidas de seguridad. | Se trata de un documento de identificación de la empresa. | JLSF-300D | ||
| Capacidad de refrigeración | KWh | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Rango de temperatura | 5°C~35°C ((Bajo 0°C puede ser personalizado) | ||||||||||
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||||||||
| Potencia total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corriente corriente | A. No | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Agua refrigerada | el volumen de agua | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| el compresor | Tipo de producto | Tipo de tornillo semiermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| ajuste de la capacidad | 0,25,50,75,100 | ||||||||||
| potencia de entrada | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Aceite congelado | Tipo de producto | HBR-A01 | |||||||||
| volumen de llenado | - ¿ Qué? | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| el refrigerante | Tipo de producto | Se aplicarán las siguientes medidas: | |||||||||
| método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | ||||||||||
| Evaporador | volumen de llenado | En gramos | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| Tipo de producto | concha y tubo | ||||||||||
| condensador | Diámetro | En el caso de los | DN1250 | DN 150 | DN200 | ||||||
| Tipo de producto | Tipo de aleta de aluminio con manga de cobre de alta eficiencia + ventilador del rotor externo de bajo ruido | ||||||||||
| Volumen del aire de enfriamiento | el volumen de agua | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo de protección | Interruptor de alta y baja tensión, protección antifrioso, enchufe soluble, válvula de seguridad, dispositivo de protección contra sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | ||||||||||
| Las dimensiones | - ¿ Qué? | En el caso de los | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| No | En el caso de los | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H. | En el caso de los | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | En gramos | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria de las aplicaciones:
Los refrigeradores a tornillo refrigerados por aire se utilizan ampliamente en las siguientes industrias debido a su alta eficiencia, ahorro de energía, estabilidad y fiabilidad:
1- Industria farmacéutica:Es necesario mantener un ambiente de baja temperatura durante el proceso farmacéutico,y el refrigerador de tornillo refrigerado por aire de acero inoxidable puede proporcionar un ambiente estable a baja temperatura para la producción farmacéutica.
2- Industria química:En el proceso de producción química se requiere un tratamiento de enfriamiento, y el refrigerador de tornillo enfriado por aire de acero inoxidable puede proporcionar una capacidad de enfriamiento estable para el proceso de producción química.
3- Industria electrónica:Los equipos electrónicos deben funcionar a una temperatura más baja, por lo que es necesario utilizar equipos de refrigeración para reducir la temperatura.Los enfriadores de tornillo refrigerados por aire de acero inoxidable pueden satisfacer las necesidades de refrigeración de los equipos electrónicos.
4Industria alimentaria:Los refrigeradores de tornillo enfriados por aire de acero inoxidable pueden proporcionar capacidades estables de enfriamiento y conservación de la frescura para el procesamiento de alimentos.
5Industria de la impresión:La industria de la impresión necesita enfriar la placa de impresión durante el proceso de impresión, y el enfriador de tornillo enfriado por aire de acero inoxidable puede proporcionar una capacidad de enfriamiento estable para la industria de la impresión.
6- Industria de la maquinaria:La máquina debe enfriarse durante el proceso de mecanizado, y el enfriador de tornillo enfriado por aire de acero inoxidable puede proporcionar una capacidad de enfriamiento estable para la industria manufacturera de maquinaria.
En resumen, el refrigerador de tornillo refrigerado por aire es adecuado para varias industrias con requisitos estrictos de refrigeración, como la electrónica, la industria química, la medicina, los alimentos y otros campos,y tiene amplias perspectivas de aplicación.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores refrigerados por aire incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Los refrigeradores refrigerados por aire se empaquetan y envían en cajas de madera de madera contrachapada estándar.Y coloque la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
Método de mantenimiento:
Los refrigeradores a tornillo refrigerados por aire tienen las siguientes ventajas sobre los refrigeradores refrigerados por agua:
1Solución de refrigeración independiente:El refrigerador de tornillo refrigerado por aire no requiere una fuente de agua de refrigeración adicional y puede utilizarse como una solución de refrigeración independiente.los refrigeradores refrigerados por agua requieren equipos como bombas de agua de enfriamiento, torres de refrigeración y tuberías de agua, lo que aumenta la complejidad del sistema y los costes de instalación.
2Flexibilidad del espacio:Dado que no se requieren tuberías de agua de refrigeración y torres de refrigeración, el refrigerador de tornillo refrigerado por aire es más flexible en el diseño del espacio.adaptarse a lugares con espacio limitado.
3. Ahorrar los recursos hídricos:En comparación con los enfriadores por agua que requieren una gran cantidad de agua de enfriamiento todos los días, los enfriadores por tornillo por aire no requieren fuentes de agua adicionales, lo que reduce la dependencia de los recursos hídricos.Especialmente en algunas zonas donde los recursos hídricos son escasos, los enfriadores de tornillo refrigerados por aire tienen ventajas obvias.
4Eficiencia energética:Los refrigeradores de tornillo refrigerados por aire suelen tener una mayor eficiencia energética.El diseño y el principio de funcionamiento de los compresores de tornillo les permiten proporcionar un rendimiento constante a altas cargas y cargas parciales con un bajo consumo de energíaPor el contrario, los enfriadores por agua requieren una bomba de agua de refrigeración adicional para circular el agua de refrigeración, lo que aumenta el consumo de energía del sistema.
5Fácil mantenimiento:Los refrigeradores a tornillo refrigerados por aire son más convenientes de mantener que los refrigeradores refrigerados por agua. No es necesario limpiar la torre de refrigeración o tratar con agua de refrigeración con frecuencia,reducción de la carga de trabajo de mantenimiento y gestiónSin embargo, los enfriadores refrigerados por agua requieren una limpieza regular de la torre de refrigeración y el tratamiento del agua de refrigeración, lo que aumenta los costes de mantenimiento y operación.
Debe tenerse en cuenta que el efecto de disipación de calor del refrigerador de tornillo refrigerado por aire se ve afectado por la temperatura ambiente y las condiciones de ventilación.,pueden requerirse medidas adicionales para garantizar un funcionamiento y una refrigeración adecuados.
