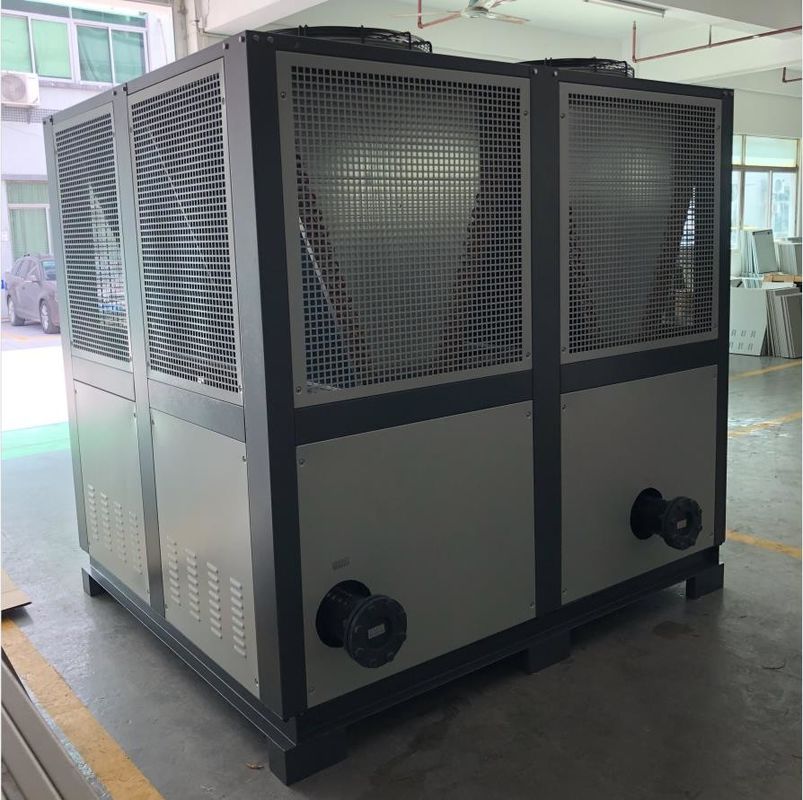

JLSF-40A PLC refrigerado por aire para el refrigerador de tornillo industrial comercial
Datos del producto:
| Lugar de origen: | China de Dongguan |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 20 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100 unidades por mes |
|
Información detallada |
|||
| Nombre del producto: | refrigerador refrescado aire del tornillo | Sistema de control: | PLC |
|---|---|---|---|
| El controlador: | Micro-procesador | Modo de inicio: | Y-△/arranque suave |
| Tipo de compresor: | Compresor de tornillo | Evaporador: | Shell y tubo |
| Condensador: | Tubo de aletas | Protección: | Alta/baja presión, inversión de fase, sobrecarga, anticongelante, sobrecalentamiento |
| Nivel de ruido: | ≤75dB (A) | Agentes de refrigeración: | R22/R407C/R134A |
| la garantía: | 1 año | ||
| Resaltar: | Refrigerador industrial de tornillo refrigerado por aire,Refrigerador por tornillo refrigerado por aire comercial,Refrigerador industrial refrigerado por aire por PLC |
||
Descripción de producto
JLSF-40D Chiller de tornillo enfriado por aire Procesamiento de metales, moldeo por inyección de plástico, corte por láser, fabricación de electrónica
Descripción del producto:
El refrigerador de tornillo refrigerado por aire es un tipo de equipo industrial de refrigeración y aire acondicionado comercial, compuesto principalmente por evaporador, compresor, condensador y válvula de expansión y otros componentes.Utiliza un compresor de tornillo para comprimir el refrigerante de baja temperatura y baja presión en un gas de alta temperatura y alta presión, luego libera calor hacia el exterior a través del condensador,y finalmente reduce la temperatura y la presión del refrigerante a través de la válvula de expansión para regresar al evaporador para su reciclaje.
Durante el funcionamiento, el refrigerador de tornillo refrigerado por aire absorbe el calor del aire exterior, enfría el agua de refrigeración y la hace circular hacia la habitación, para reducir la temperatura interior.Su eficiencia de refrigeración se ve muy afectada por factores como la temperatura exterior y la humedad, por lo que su efecto puede ser limitado en ambientes de alta temperatura y humedad.
En comparación con los refrigeradores refrigerados por agua, los refrigeradores de tornillo refrigerados por aire no requieren un sistema de agua de refrigeración adicional, por lo que son más simples y rentables.ya que utiliza el aire exterior para enfriar, puede ser problemático en zonas con alta contaminación del aire o donde se necesita mantener la calidad del aire interior.
Características de producción:
Los enfriadores de tornillo refrigerados por aire y los enfriadores de tornillo refrigerados por agua son dos métodos de enfriamiento diferentes y tienen algunas características diferentes:
1Método de enfriamiento:El enfriador de tornillo enfriado por aire disipa el calor al aire circundante a través del ventilador incorporado y el disipador de calor para lograr el enfriamiento.Los refrigeradores a tornillo refrigerados con agua absorben el calor mediante la circulación del agua y liberan el calor a la atmósfera a través de torres de refrigeración o equipos de refrigeración.
2- Instalación y mantenimiento:Los refrigeradores a tornillo refrigerados por aire no necesitan conectar tuberías de agua y torres de refrigeración, y su instalación y mantenimiento son relativamente sencillos.El refrigerador de tornillo refrigerado con agua debe estar conectado con tuberías de agua y torres de refrigeración, y el sistema de circulación del agua debe ser revisado y mantenido regularmente.
3Eficiencia de refrigeración:Los refrigeradores a tornillo enfriados con agua generalmente tienen una mayor eficiencia de enfriamiento porque el agua conduce el calor mejor que el aire.los enfriadores de tornillo refrigerados por agua suelen proporcionar un efecto de enfriamiento más estable y fiable.
4Requisitos de espacio:El refrigerador por tornillo refrigerado por aire no requiere una torre de enfriamiento y ocupa un espacio relativamente pequeño.que ocupa un espacio relativamente grande.
5Adaptabilidad al medio ambiente:El enfriador de tornillo refrigerado por aire es adecuado para entornos sin suministro de agua estable o mala calidad del agua, ya que no depende de fuentes de agua externas.El refrigerador de tornillo refrigerado por agua requiere una fuente de agua estable y tiene requisitos más altos para la calidad del agua.
En resumen, el refrigerador de tornillo refrigerado por aire tiene las ventajas de una instalación fácil, no necesita fuente de agua y torre de enfriamiento, y es adecuado para algunos entornos especiales.Mientras que el refrigerador de tornillo refrigerado con agua tiene una alta eficiencia de refrigeración y la estabilidad, es adecuado para aplicaciones industriales y comerciales generales, pero requiere un sistema de circulación de agua adicional y una torre de refrigeración.El método de refrigeración elegido debe decidirse según las necesidades específicas y las condiciones ambientales..
Principio de trabajo:
El principio de funcionamiento del refrigerador de tornillo refrigerado por aire es el siguiente:
Proceso de compresión:El refrigerante se comprime en un gas de alta temperatura y alta presión en el compresor de tornillo, y luego entra en el condensador.
Proceso de condensación:El gas de alta temperatura y alta presión se enfría en el condensador para convertirse en un líquido de alta presión, y al mismo tiempo libera calor,que se disipa en el aire exterior a través de ventiladores y radiadores.
Proceso de expansión:Después de que el líquido de alta presión es descomprimido por la válvula de expansión, se convierte en un líquido de baja temperatura y baja presión, y luego entra en el evaporador.
Proceso de evaporación:El líquido de baja temperatura y baja presión se evapora en el evaporador, absorbe el calor de la habitación, enfría el agua de enfriamiento en la habitación, y la circula a la habitación,logrando así el objetivo de reducir la temperatura interior.
Parámetros técnicos:
| Modelo | Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo II. | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará la siguiente regla: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | ||
| Capacidad de refrigeración | KWh | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Rango de temperatura | 5°C~35°C ((Bajo 0°C puede ser personalizado) | ||||||||||
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||||||||
| Potencia total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corriente corriente | A. No | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Agua refrigerada | el volumen de agua | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| el compresor | Tipo de producto | Tipo de tornillo semiermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| ajuste de la capacidad | 0,25,50,75,100 | ||||||||||
| potencia de entrada | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Aceite congelado | Tipo de producto | HBR-A01 | |||||||||
| volumen de llenado | - ¿ Qué? | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| el refrigerante | Tipo de producto | Se aplicarán las siguientes medidas: | |||||||||
| método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | ||||||||||
| Evaporador | volumen de llenado | En gramos | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| Tipo de producto | concha y tubo | ||||||||||
| condensador | Diámetro | En el caso de los | DN 65 | DN 80 | DN 80 | DN 80 | DN 80 | DN100 | DN100 | DN100 | DN125 |
| Tipo de producto | Tipo de aleta de aluminio con manga de cobre de alta eficiencia + ventilador del rotor externo de bajo ruido | ||||||||||
| Volumen del aire de enfriamiento | el volumen de agua | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo de protección | Interruptor de alta y baja tensión, protección antifrioso, enchufe soluble, válvula de seguridad, dispositivo de protección contra sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | ||||||||||
| Las dimensiones | - ¿ Qué? | En el caso de los | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| No | En el caso de los | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H. | En el caso de los | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | En gramos | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modelo | Se trata de un sistema de control de las emisiones. | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se trata de un documento de identificación de la empresa. | Se trata de un documento de identificación de la empresa. | Las condiciones de los productos de la categoría 1 se especifican en el anexo II. | Se trata de una serie de medidas de seguridad. | Se trata de un documento de identificación de la empresa. | JLSF-300D | ||
| Capacidad de refrigeración | KWh | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Rango de temperatura | 5°C~35°C ((Bajo 0°C puede ser personalizado) | ||||||||||
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||||||||
| Potencia total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corriente corriente | A. No | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Agua refrigerada | el volumen de agua | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| el compresor | Tipo de producto | Tipo de tornillo semiermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| ajuste de la capacidad | 0,25,50,75,100 | ||||||||||
| potencia de entrada | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Aceite congelado | Tipo de producto | HBR-A01 | |||||||||
| volumen de llenado | - ¿ Qué? | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| el refrigerante | Tipo de producto | Se aplicarán las siguientes medidas: | |||||||||
| método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | ||||||||||
| Evaporador | volumen de llenado | En gramos | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| Tipo de producto | concha y tubo | ||||||||||
| condensador | Diámetro | En el caso de los | DN1250 | DN 150 | DN200 | ||||||
| Tipo de producto | Tipo de aleta de aluminio con manga de cobre de alta eficiencia + ventilador del rotor externo de bajo ruido | ||||||||||
| Volumen del aire de enfriamiento | el volumen de agua | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo de protección | Interruptor de alta y baja tensión, protección antifrioso, enchufe soluble, válvula de seguridad, dispositivo de protección contra sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | ||||||||||
| Las dimensiones | - ¿ Qué? | En el caso de los | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| No | En el caso de los | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H. | En el caso de los | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | En gramos | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria de las aplicaciones:
El refrigerador a tornillo refrigerado por aire es un refrigerador que utiliza un compresor a tornillo y un condensador refrigerado por aire y es adecuado para las siguientes industrias:
1- Fabricación industrial:En el proceso de fabricación industrial, muchos equipos deben enfriarse, como equipos de procesamiento de plásticos, equipos de procesamiento de metales, equipos químicos, etc. En este momento,Es necesario utilizar refrigeradores de tornillo refrigerados por aire para proporcionar servicios de refrigeración para estos equipos..
2- Edificios comerciales:Los refrigeradores a tornillo refrigerados por aire pueden proporcionar servicios de refrigeración para grandes edificios comerciales, fábricas y lugares públicos, como centros comerciales, supermercados, hoteles, hospitales, edificios de oficinas,etc..
3- Industria farmacéutica:En la industria farmacéutica, muchos procesos de producción necesitan controlar la temperatura y la humedad para garantizar la calidad y la seguridad del producto, por lo que se necesitan enfriadores para el control de la humedad y la refrigeración.
4Industria alimentaria:En la industria alimentaria, muchos procesos de producción requieren un control de la temperatura, como el vino, las bebidas, los productos lácteos, etc., y se requieren enfriadores para la refrigeración.
5- Industria electrónica:En la industria electrónica, muchos dispositivos deben enfriarse, como componentes electrónicos, equipos de semiconductores, etc., y se requieren enfriadores para enfriar.
En resumen, los refrigeradores de tornillo refrigerados por aire son adecuados para diversas industrias y ocasiones que requieren refrigeración, como la fabricación industrial, la construcción comercial, la industria farmacéutica,industria alimentaria, la industria electrónica, etc.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores refrigerados por aire incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Los refrigeradores refrigerados por aire se empaquetan y envían en cajas de madera de madera contrachapada estándar.Y coloque la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Puedes darme algunos consejos para optimizar el diseño del sistema de refrigeración?
A continuación se presentan algunas sugerencias y consideraciones para optimizar el diseño de sistemas de refrigeración en el proceso de moldeo por inyección de plástico:
1. Refrigeración uniforme:Asegúrese de que el agua de enfriamiento pueda fluir uniformemente por todo el molde de inyección, especialmente por los puntos calientes.Diseñar el diseño y el tamaño adecuados del canal de enfriamiento para garantizar que el agua de enfriamiento pueda entrar en contacto con la superficie del molde y absorber el calor de manera efectiva.
2. Controlar la velocidad de enfriamiento:Control de la velocidad de enfriamiento ajustando el caudal y la temperatura del agua de refrigeración.Las velocidades de enfriamiento demasiado rápidas o demasiado lentas pueden tener un impacto negativo en la calidad del producto.De acuerdo con los materiales plásticos específicos y los requisitos del producto, ajuste los parámetros del agua de refrigeración para lograr el mejor efecto de refrigeración.
3Optimización del diseño del canal de refrigeración:Diseñar canales de enfriamiento adecuados en el molde de inyección para garantizar que el agua de enfriamiento pueda fluir de manera efectiva.La forma y el diseño de los canales deben ser optimizados para la parte moldeada por inyección específica para maximizar el efecto de enfriamiento.
4. Utilizar tuberías y boquillas de enfriamiento:Utilice tuberías y boquillas de refrigeración en el sistema de refrigeración para dirigir el agua de refrigeración a áreas específicas y concentrarse en los puntos calientes de refrigeración..
5. Limpiar y mantener el sistema de refrigeración:Limpie regularmente el sistema de refrigeración para evitar el bloqueo del canal de refrigeración y garantizar el flujo suave del agua de refrigeración.comprobar regularmente el estado de funcionamiento del sistema de refrigeración para garantizar el funcionamiento normal y el rendimiento de la máquina de agua de refrigeración..
6. Utilizar sensores de temperatura y sistemas de monitorización:Instalar sensores de temperatura y sistemas de monitorización para controlar los cambios de temperatura en los moldes de inyección, lo que permite controlar el efecto de enfriamiento en tiempo real y ajustar y optimizar según sea necesario.
7Selección del material del molde:elegir un material de molde con buena conductividad térmica para mejorar el efecto de enfriamiento.Los materiales con mejor conductividad térmica pueden ayudar a conducir el calor al canal de enfriamiento más rápido y acelerar el enfriamiento.
A través de las medidas de optimización anteriores, se puede mejorar el efecto del sistema de enfriamiento, se puede mejorar la eficiencia de enfriamiento durante el proceso de moldeo por inyección,el ciclo de moldeo por inyección puede acortarse, y la eficiencia de la producción y la calidad del producto pueden mejorarse.
