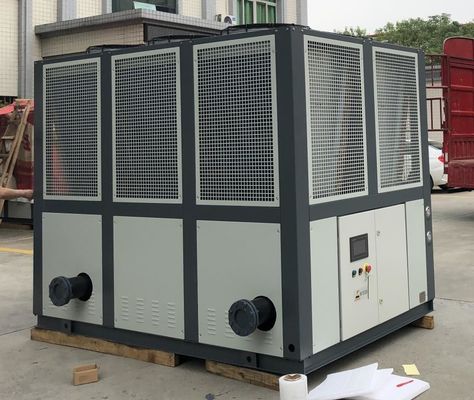

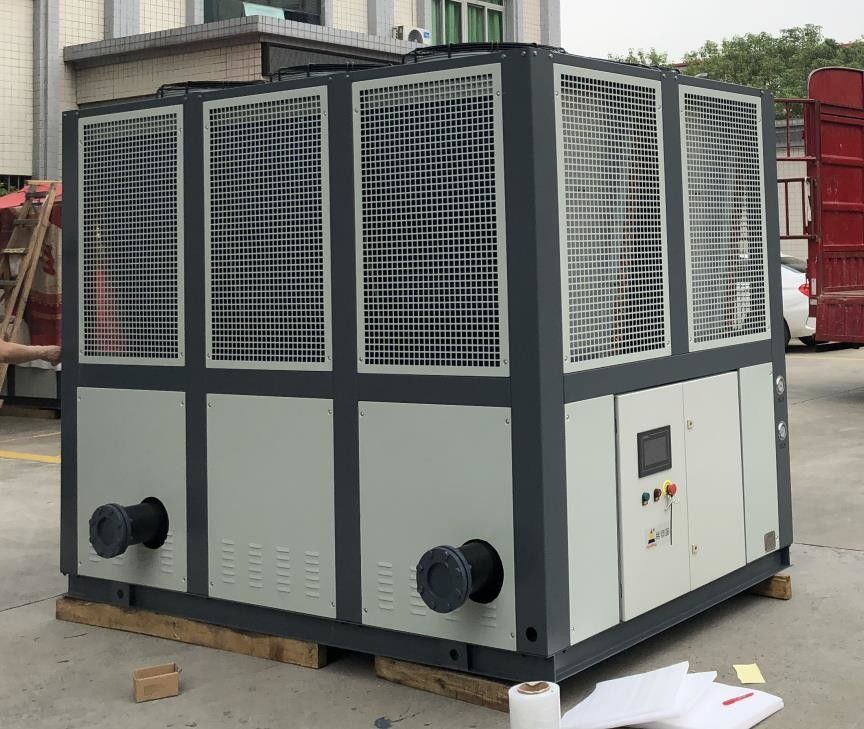

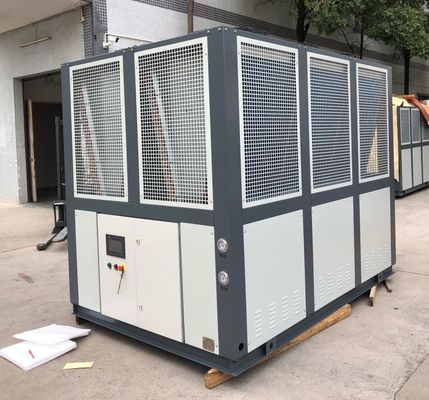

JLSF-60A refrigeradores de agua refrigerados por aire Máquina de control PLC 1000kW
Datos del producto:
| Lugar de origen: | China de Dongguan |
| Nombre de la marca: | JIALIS |
| Certificación: | CE/ISO9001 |
| Número de modelo: | Se aplicará el procedimiento siguiente: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Discuss |
| Detalles de empaquetado: | Caja de madera contrachapada |
| Tiempo de entrega: | 20 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 50 unidades por mes |
|
Información detallada |
|||
| Nombre del producto: | refrigerador refrescado aire del tornillo | Sistema de control: | PLC |
|---|---|---|---|
| El controlador: | Micro-procesador | Temperatura ambiente: | 5-35℃ |
| Capacidad de refrigeración: | 100-1000kW | Modo de inicio: | Y-△/arranque suave |
| Tipo de compresor: | Compresor de tornillo | Evaporador: | Shell y tubo |
| Condensador: | Tubo de aletas | Agentes de refrigeración: | R22/R407C/R134A |
| Aplicación: | Industriales | Compresor: | Compresor de tornillo |
| Protección: | Sobrecarga, Alta/Baja Presión, Pérdida de Fase, Sobrecalentamiento, etc. | la garantía: | 1 año |
| Resaltar: | Refrigeradores de agua refrigerados por aire JLSF-60D,Refrigeradores de agua refrigerados por aire de 1000 kW,Máquina de enfriamiento de agua por PLC |
||
Descripción de producto
JLSF-60D Maquinaria de llenado de refrigeración por tornillo refrigerada por aire, línea de producción de envases, maquinaria de limpieza,
Descripción del producto:
El refrigerador de tornillo refrigerado por aire es un tipo de equipo industrial de refrigeración y aire acondicionado comercial, compuesto principalmente por evaporador, compresor, condensador y válvula de expansión y otros componentes.Utiliza un compresor de tornillo para comprimir el refrigerante de baja temperatura y baja presión en un gas de alta temperatura y alta presión, luego libera calor hacia el exterior a través del condensador,y finalmente reduce la temperatura y la presión del refrigerante a través de la válvula de expansión para regresar al evaporador para su reciclaje.
Durante el funcionamiento, el refrigerador de tornillo refrigerado por aire absorbe el calor del aire exterior, enfría el agua de refrigeración y la hace circular hacia la habitación, para reducir la temperatura interior.Su eficiencia de refrigeración se ve muy afectada por factores como la temperatura exterior y la humedad, por lo que su efecto puede ser limitado en ambientes de alta temperatura y humedad.
En comparación con los refrigeradores refrigerados por agua, los refrigeradores de tornillo refrigerados por aire no requieren un sistema de agua de refrigeración adicional, por lo que son más simples y rentables.ya que utiliza el aire exterior para enfriar, puede ser problemático en zonas con alta contaminación del aire o donde se necesita mantener la calidad del aire interior.
Características de producción:
Las características del refrigerador de tornillo refrigerado por aire incluyen:
1.Sin sistema de agua de refrigeración adicional:En comparación con los refrigeradores refrigerados por agua, los refrigeradores de tornillo refrigerados por aire no requieren sistemas adicionales de agua de enfriamiento, por lo que son más simples y rentables.
2Amplia gama de aplicaciones:Los enfriadores de tornillo refrigerados por aire son adecuados para varios tipos de edificios y lugares, como edificios de oficinas comerciales, hoteles, hospitales, escuelas, etc.
3.Alta eficiencia de refrigeración:El enfriador de tornillo refrigerado por aire utiliza un compresor de tornillo, que tiene las ventajas de una alta eficiencia de refrigeración, bajo ruido y bajo costo de mantenimiento.
4- Instalación fácil:La instalación del refrigerador de tornillo refrigerado por aire es relativamente sencilla y no requiere equipos adicionales como tuberías de agua y bombas de agua.
5. Alta fiabilidad:El refrigerador de tornillo refrigerado por aire está diseñado y fabricado con una alta precisión, y tiene una buena estabilidad y fiabilidad.
6. Fuerte adaptabilidad:El refrigerador de tornillo refrigerado por aire tiene una gran adaptabilidad y puede adaptarse a diferentes condiciones ambientales y cambios de carga.
Principio de trabajo:
El principio de funcionamiento del refrigerador de tornillo refrigerado por aire es el siguiente:
Proceso de compresión:El refrigerante se comprime en un gas de alta temperatura y alta presión en el compresor de tornillo, y luego entra en el condensador.
Proceso de condensación:El gas de alta temperatura y alta presión se enfría en el condensador para convertirse en un líquido de alta presión, y al mismo tiempo libera calor,que se disipa en el aire exterior a través de ventiladores y radiadores.
Proceso de expansión:Después de que el líquido de alta presión es descomprimido por la válvula de expansión, se convierte en un líquido de baja temperatura y baja presión, y luego entra en el evaporador.
Proceso de evaporación:El líquido de baja temperatura y baja presión se evapora en el evaporador, absorbe el calor de la habitación, enfría el agua de enfriamiento en la habitación, y la circula a la habitación,logrando así el objetivo de reducir la temperatura interior.
Parámetros técnicos:
| Modelo | Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo II. | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará la siguiente regla: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | ||
| Capacidad de refrigeración | KWh | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Rango de temperatura | 5°C~35°C ((Bajo 0°C puede ser personalizado) | ||||||||||
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||||||||
| Potencia total | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Corriente corriente | A. No | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Agua refrigerada | el volumen de agua | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| el compresor | Tipo de producto | Tipo de tornillo semiermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| ajuste de la capacidad | 0,25,50,75,100 | ||||||||||
| potencia de entrada | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Aceite congelado | Tipo de producto | HBR-A01 | |||||||||
| volumen de llenado | - ¿ Qué? | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| el refrigerante | Tipo de producto | Se aplicarán las siguientes medidas: | |||||||||
| método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | ||||||||||
| Evaporador | volumen de llenado | En gramos | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| Tipo de producto | concha y tubo | ||||||||||
| condensador | Diámetro | En el caso de los | DN 65 | DN 80 | DN 80 | DN 80 | DN 80 | DN100 | DN100 | DN100 | DN125 |
| Tipo de producto | Tipo de aleta de aluminio con manga de cobre de alta eficiencia + ventilador del rotor externo de bajo ruido | ||||||||||
| Volumen del aire de enfriamiento | el volumen de agua | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| dispositivo de protección | Interruptor de alta y baja tensión, protección antifrioso, enchufe soluble, válvula de seguridad, dispositivo de protección contra sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | ||||||||||
| Las dimensiones | - ¿ Qué? | En el caso de los | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| No | En el caso de los | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H. | En el caso de los | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| peso | En gramos | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Modelo | Se trata de un sistema de control de las emisiones. | Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | Se trata de un documento de identificación de la empresa. | Se trata de un documento de identificación de la empresa. | Las condiciones de los productos de la categoría 1 se especifican en el anexo II. | Se trata de una serie de medidas de seguridad. | Se trata de un documento de identificación de la empresa. | JLSF-300D | ||
| Capacidad de refrigeración | KWh | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Rango de temperatura | 5°C~35°C ((Bajo 0°C puede ser personalizado) | ||||||||||
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | ||||||||||
| Potencia total | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Corriente corriente | A. No | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Agua refrigerada | el volumen de agua | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| el compresor | Tipo de producto | Tipo de tornillo semiermético | |||||||||
| Método de arranque | Y-△ | ||||||||||
| ajuste de la capacidad | 0,25,50,75,100 | ||||||||||
| potencia de entrada | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Aceite congelado | Tipo de producto | HBR-A01 | |||||||||
| volumen de llenado | - ¿ Qué? | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| el refrigerante | Tipo de producto | Se aplicarán las siguientes medidas: | |||||||||
| método de control | Válvula de expansión de nivelación de presión externa de detección de temperatura | ||||||||||
| Evaporador | volumen de llenado | En gramos | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| Tipo de producto | concha y tubo | ||||||||||
| condensador | Diámetro | En el caso de los | DN1250 | DN 150 | DN200 | ||||||
| Tipo de producto | Tipo de aleta de aluminio con manga de cobre de alta eficiencia + ventilador del rotor externo de bajo ruido | ||||||||||
| Volumen del aire de enfriamiento | el volumen de agua | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| dispositivo de protección | Interruptor de alta y baja tensión, protección antifrioso, enchufe soluble, válvula de seguridad, dispositivo de protección contra sobrecarga, protector contra el sobrecalentamiento de la bobina, interruptor automático de protección contra la temperatura, etc. | ||||||||||
| Las dimensiones | - ¿ Qué? | En el caso de los | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| No | En el caso de los | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H. | En el caso de los | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| peso | En gramos | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Industria de las aplicaciones:
Los enfriadores tienen una variedad de aplicaciones en la maquinaria de envasado, que incluyen principalmente los siguientes aspectos:
1. Refrigeración del tanque:En las máquinas de envasado, puede ser necesario enfriar el tanque para garantizar que el producto en el tanque mantenga una temperatura adecuada. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2. Refrigeración con agua embotellada:Si la máquina de envasado se utiliza en la línea de producción de agua embotellada, se puede utilizar el enfriador para enfriar el agua embotellada.el enfriador proporciona un sistema de circulación de agua de refrigeración, que pasa el agua de refrigeración al agua embotellada a través de las tuberías de refrigeración o refrigeración.
3. Refrigeración mecánica:Las máquinas de conservación generarán una cierta cantidad de calor durante el funcionamiento, especialmente algunos equipos de operación de alta velocidad. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4. Sistema de control de refrigeración:Las máquinas de enlatado suelen estar equipadas con un sistema de control, como un controlador PLC o un panel de control electrónico.Estos sistemas de control generan una cierta cantidad de calor durante el funcionamiento y requieren enfriamiento para mantener su funcionamiento adecuadoEl refrigerador puede proporcionar un sistema de circulación de agua de refrigeración para el sistema de control.y transferir el agua de refrigeración al radiador o dispositivo de refrigeración del sistema de control para garantizar la estabilidad y fiabilidad del sistema de control.
En resumen, la aplicación de los enfriadores en las máquinas de envasado es principalmente para enfriar los tanques, el agua embotellada, las piezas mecánicas y los sistemas de control, para garantizar la calidad del producto,funcionamiento normal y estabilidad del equipoEl método y la configuración específicos de aplicación variarán según el tipo y los requisitos de la maquinaria de envasado.
Fabricación de automóviles Ingeniería química Industria electrónica Electroplataje Industria
Industria del moldeado por inyección Industria farmacéutica Industria del embalaje de plásticos Industria de la impresión
Upport y Servicios:
El soporte técnico y el servicio de los refrigeradores incluyen:
1Apoyo al cliente las 24 horas del día
2Instalación y mantenimiento de la guía remota
3. Diagnóstico y solución de problemas a distancia
4Asesoramiento y orientación por teléfono/correo electrónico
5. Documentación y manuales fáciles de usar
6. Actualizaciones y mejoras de software
7Precio de coste de las piezas de repuesto y de los consumibles
Embalaje y envío:
Todos los componentes están asegurados y protegidos con una película, y la unidad se coloca luego en un palet para facilitar el transporte.Y coloque la etiqueta de información de la marca de envío en la caja de madera para garantizar la entrega correcta.
¿Cuáles son las diferentes formas de configurar el refrigerador en la máquina de enlatado?
En la maquinaria de conservación, la configuración del enfriador puede variar según las necesidades específicas y las características del equipo mecánico.Los siguientes son varios métodos de configuración comunes:
1. enfriamiento directo:En la configuración de refrigeración directa, el enfriador transfiere directamente el agua de refrigeración a las piezas o productos que deben enfriarse a través del enfriador o de las tuberías de refrigeración.Esta configuración es adecuada para situaciones en las que se requiere un enfriamiento rápido, como el enfriamiento directo de los tanques, agua embotellada u otros productos.
2. enfriamiento indirecto:En la configuración de refrigeración indirecta, el enfriador pasa el agua de refrigeración a un intercambiador de calor o refrigerador intermedio a través del sistema de circulación de refrigeración,y luego transfiere el medio de enfriamiento a las partes que deben enfriarse en la maquinaria o producto de envasadoEsto permite lograr un mejor control y regulación de la temperatura de enfriamiento, que es adecuada para situaciones con requisitos de temperatura más estrictos.
3Torre de enfriamiento:Una torre de enfriamiento es otra configuración de enfriamiento común. En esta configuración, el enfriador transfiere calor al aire en la atmósfera a través de la torre de enfriamiento para lograr el efecto de enfriamiento.Las torres de enfriamiento se utilizan a menudo para manejar grandes cantidades de calor, como en las líneas de envasado de alta velocidad, donde las torres de refrigeración pueden proporcionar una capacidad de refrigeración adicional para mantener el equipo en funcionamiento.
4. Combinación de varios enfriadores:Para las líneas de producción de envasado a gran escala o situaciones que requieren una mayor capacidad de refrigeración, se pueden combinar varios enfriadores.Se pueden configurar múltiples enfriadores en paralelo o en serie para proporcionar una mayor capacidad de refrigeración y una mayor flexibilidadEste método de configuración puede ampliarse y ajustarse de acuerdo con las necesidades reales para satisfacer diferentes requisitos de producción.
Cabe señalar que el método específico de configuración de la refrigeración debe evaluarse y seleccionarse de acuerdo con el tipo de maquinaria de envasado, los requisitos del proceso y las necesidades de refrigeración.Al configurar un enfriador, se recomienda tener una discusión detallada con el fabricante del equipo o un ingeniero profesional para garantizar el mejor efecto de refrigeración y el rendimiento del sistema.
